دریچه بازدید دیواری

دریچه بازدید دیواری

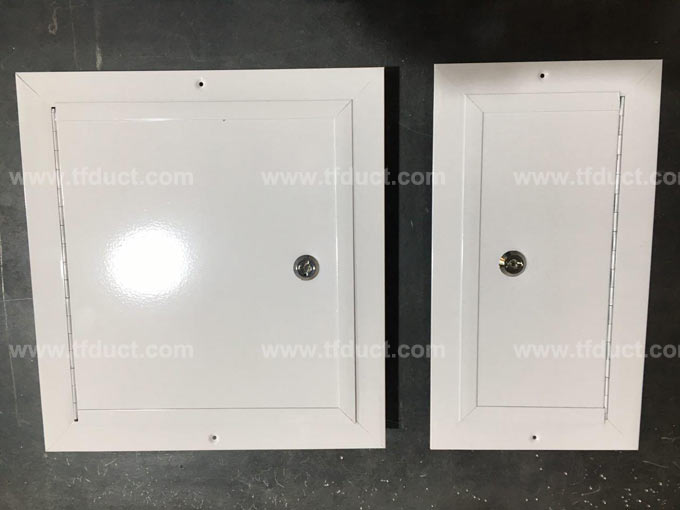

برای دسترسی به تاسیسات از قبیل فلکه های آب ، فیوزهای توکار برق و موارد مشابه از دریچه بازدید دیواری استفاده می شود دریچه بازدید دیواریکه این نوع دریچه هم از 3 نوع متریال تولید می شود:

1-دریچه بازدید دیواری آلومینیومی با فریم و بدنه از جنس آلومینیوم با رنگ کوره ای

2-دریچه بازدید دیواری آهنی با فریم و بدنه از جنس ورق روغنی و گالوانیزه با رنگ کوره ای .

3-دریچه بازدید دیواری چوبی MDF با روکش پلی یورتان

لازم به ذکر است این دریچه بصورت سفارشی و متناسب با فضای محیط قابل رنگ آمیزی می باشد.

تعریف دریچه بازدید دیواری

دریچه بازدید دیواری دربی است که عمدتاً برای بازدیدِ تاسیسات از قبیل فنکویلِ سقفی، شیرآلات و فیوزهای برق به کار می رود که بنا به اولویت کاربرد به توضیح انواع مختلف آن می پردازیم:

انواع دریچه بازدید دیواری

۱-دریچه بازدید دیواری فن کویل

دریچه بازدید دیواری فن کویل عموماً برای بازدید وتعمیر فن کویل های سقفی طراحی و ساخته می شود و به اپراتور این امکان را می دهد که بصورت دوره ای بتواند دستگاه فن کویل را بصورت سهل الوصول چکاپ و تعمیر نماید. سیستم دستگاه فن کویل بعنوانِ سیرکولاتورِهوا در محیط عمل می کند، لذا دارای یک فنِ دمنده و همچنین یک بخشِ مکنده می باشد که جهتِ کاراییِ سیستم مکنده باید بر روی دربِ دریچه بازدید دیواری فن کویل امکانِ مکشِ هوا را ایجادنمود،به همین خاطر دریچه بازدید دیواری فن کویل در انواع مختلف طراحی و تولید می شود:

الف- دریچه بازدید دیواری فن کویل ساده:

در فن کویل هایی که سیستمِ برگشتِ هوای آنها بوسیله کانالِ رابط از محیط تغذیه می شود نیازی به ایجادِ منفذِ عبور هوا بر روی بدنه ی درب دریچه بازدید دیواری فن کویل ( دریچه دسترسی فن کویل )نیست و در این نوع دستگاهها لزوماً باید درب دریچه بازدید دیواری فن کویل کاملاً مسدود باشد. دریچه بازدید دیواری فن کویل ساده دارای دو نوع فریمِ ۳ و ۵ سانتی میباشد و در دومدلِ لولایی و وزنه ای تولید می گردد.دربِ دریچه بازدید دیواری فن کویل ساده،بصورت یک ورقِ صاف و بدون هرگونه سوراخ و شیار می باشد و در این دریچه امکانِ ترددِ هوا از بیرون به سمتِ داخلِ محفظه ی فن کویل وجود ندارد. دربِ دریچه بازدید دیواری فن کویل ساده لولایی بوسیله لولا به قسمتِ فریم متصل می گردد وبه وسیله قفل زیمنسی،  درب ، باز و بسته می شود، اما در مدلِ وزنه ای درب بصورت کامل از فریم جدا شده و بعداز مراحلِ بازدید و تعمیرِ فن کویل در محلِ نشیمنِ خود جانمایی می گردد.

سطحِ بدنه ی دریچه بازدید دیواری فن کویل ساده نیز بوسیله رنگ کوره ای در رنگهای متنوع قابل پوشش می باشد.دریچه بازدید دیواری فن کویل را می توان هم بصورت پیچ از رو، و هم بصورتِ پیچ از داخل(بصورت مخفی) در محل موردنظر نصب نمود.

ب- دریچه بازدید دیواری فن کویل شیاردار:

بر روی دربِ فن کویل هایی که هوای سیستمِ برگشتِ آنها باید مستقیماً از زیرِ دستگاه  تامین گردد باید منفذی روی درب دریچه بازدید دیواری فن کویل ( دریچه بازدید دیواری داکت اسپلیت ) ایجاد نمود که هوای فضای محیط بوسیله دستگاه فنکویل مکش شود و به این منظور روی درب دریچه بازدید دیواری فن کویل شیارهای موازی در طولهای 9 و 18 سانتی بصورتِ پرسی و فابریک ایجاد می شود و به این دلیل به این نوع دریچه بازدید دیواری فنکویل ، دریچه بازدید دیواری فن کویل شیاردار گفته می شود. دریچه بازدید دیواری فنکویل شیاردار نیز به دوصورتِ لولایی و وزنه ای قابل تولید و عرضه می باشد.سطحِ بدنه ی دریچه بازدید دیواری فنکویل شیاردار نیز بوسیله رنگ کوره ای در رنگهای متنوع قابل پوشش می باشد.دریچه بازدید دیواری فنکویل شیاردار را هم می توان بصورتِ پیچ از رو، و هم بصورت پیچ از داخل(بصورت مخفی) در محل مورد نظر نصب نمود.

پ- دریچه بازدید دیواری فنکویل خطی ۳۰درجه:

دریچه بازدید دیواری فنکویل خطی ۳۰درجه هم برای دستگاههایی که نیاز به مکشِ مستقیمِ هوا از زیرِ فنکویل را دارند موردِ استفاده قرار می گیرد و مکانیسمِ این دریچه نیز به این ترتیب است که بر روی دربِ اصلیِ دریچه بازدید دیواری فنکویل، یک دریچه خطی ۳۰ درجه نیز تعبیه می شود و این دریچه خطی۳۰ درجه وظیفه ی انتقال و مکشِ هوا را از محیط به داخلِ محفظه ی دستگاه فنکویل به عهده می گیرد. دریچه بازدید دیواری فنکویل خطی ۳۰درجه نیز در دومدلِ وزنه ای و لولایی تولید و عرضه می گردد.برای تناسبِ بینِ دریچه بازدید دیواری فنکویل خطی ۳۰درجه و دریچه دمشِ هوای دهانه فنکویل بهتر است برای دریچه ی دمش نیز، از دریچه خطی ۳۰درجه استفاده نمود.سطح بدنه دریچه دسترسی فنکویل خطی ۳۰ درجه نیز بوسیله رنگ کوره ای در رنگهای متنوع قابل پوشش می باشد.

 دریچه بازدید دیواری فنکویل خطی ۳۰ درجه را نیز می توان هم بصورتِ پیچ از رو، و هم بصورتِ پیچ از داخل(بصورت مخفی) در محل مورد نظر نصب نمود.

پ- دریچه بازدید دیواری فنکویل خطی کله قندی:

دریچه بازدید دیواری فنکویل ( دریچه زیر فن کویل ) خطی کله قندی نیز برای دستگاههایی که نیاز به مکشِ مستقیم از زیرِ فنکویل را دارند مورد استفاده قرار می گیرد و مکانیسمِ این دریچه نیز به این ترتیب است که بر روی دربِ اصلیِ دریچه بازدید دیواری فنکویل، یک دریچه خطی کله قندی تعبیه می شود و این دریچه خطی کله قندی وظیفه ی انتقال و مکشِ هوا را از محیط به داخلِ محفظه ی دستگاه فنکویل به عهده می گیرد.دریچه دسترسی فنکویل خطی کله قندی در دومدلِ وزنه ای و لولایی تولید و عرضه می گردد.سطحِ بدنه دریچه بازدید دیواری فنکویل خطی کله قندی نیز به وسیله رنگ کوره ای در رنگ های متنوع قابل پوشش می باشد.دریچه بازدید دیواری فنکویل خطی کله قندی را هم می توان بصورت پیچ از رو و هم بصورت پیچ از داخل(بصورتِ مخفی) در محل مورد نظر نصب نمود.

ت- دریچه بازدید دیواری فنکویل گل سقفی(پلّه ای):

دریچه بازدید دیواری فنکویل گل سقفی جزوِ شکیل ترین دریچه های بازدید فنکویل می باشد و با دو طرحِ تک گل و دوگل، تولید و عرضه می گردد و درواقع این شیارهای پلّه ای، وظیفه ی مکشِ هوا به داخلِ محفظه ی فنکویل را به عهده داشته و در فنکویل هایی که نیاز به مکشِ بیشتر وجود دارد این شیارهای پله ای شکل بصورتِ دوقلو یا دوپلّه در حاشیه یا در قسمتِ داخلیِ دربِ دریچه بازدید دیواری فنکویل تعبیه می گردد. همانطور که گفته شد گل یا پلّه ی  این دریچه ها هم میتواند در حاشیه ی دربِ دریچه تعبیه گردد و هم در قسمت های داخلیِ دربِ دریچه، که بنا به طراحیِ داخلی و به تناسبِ محلِ نصب و همچنین بنا به سلیقه ی طراح یا کارفرما این شیارها بر روی بدنه ی دریچه بازدید دیواری فنکویل طراحی و اجرا می گردد. دربِ دریچه بازدید دیواری فنکویل گل سقفی نیز به دوصورتِ وزنه ای و لولایی تولید و عرضه می گردد.سطحِ بدنه ی دریچه بازدید دیواری فنکویل بوسیله رنگ کوره ای در رنگهای متنوع قابلِ پوشش می باشد. دریچه بازدید دیواری فنکویل را می توان هم بصورت پیچ از رو و هم بصورت پیچ از داخل(بصورتِ مخفی) در محل مورد نظر نصب نمود.

ث- دریچه بازدید دیواری فنکویل خطی با طرح اسلوت:

در فضاهایی که دریچه های دمشِ هوا بصورت اسلوت طراحی و اجرا شده، برای هماهنگیبیشتر جهتِ تناسبِ نمایِ دریچه بازدید دیواری فنکویل و نمای دریچه های دمشِ هوا، از دریچه بازدید دیواری فنکویل خطی با طرح اسلوت استفاده میشود، که این دریچه بازدید دیواری فنکویل ،بوسیله ی ورودیهای دریچه اسلوت که بر روی ان نصب شده وظیفه ی مکشِ هوا را به درونِ محفظه ی فنکویل به عهده می گیرد. دریچه بازدید دیواری فنکویل خطی با طرح اسلوت را می توان به دوصورتِ وزنه ای و لولایی طراحی و تولید نمود. سطحِ بدنه دریچه بازدید دیواری فنکویل خطی با طرح اسلوت بوسیله رنگ کوره ای در رنگهای متنوع پوشش داده میشود. دریچه بازدید دیواری فنکویل خطی با طرح اسلوت را می توان هم بصورت پیچ از رو و هم پیچ از داخل(پیچ مخفی)  در محل مورد نظر نصب نمود.

ج- دریچه بازدید دیواری فنکویل مشبک:

دریچه دسترسی فنکویل مشبک نیز جهت دستگاههایی کاربرد دارد که مکشِ آنها از زیرِ فنکویل تامین می شود و مکانیسم آن نیز منافذ مشبکِ دریچه مشبکی ست که در بدنه درب دریچه دسترسی فنکویل نصب می شود قابلِ توجیه می باشد. درواقع دریچه مشبک با سوراخهای لانه زنبوری، بهترین امکان را برای مکشِ هوای محیط به داخلِ محفظه دستگاه فنکویل ایجاد میکند و بهترین راندمان را  برای کارکردِ دستگاهِ فنکویل ایجاد می کند.ضمنِ اینکه برای تطابق و تناسب با این نوع دریچه بازدید دیواری فنکویل ،بهتر است دریچه های دمشِ هوای فنکویل نیز از نوعِ مشبک یا لانه زنبوری باشد. دربِ دریچه بازدید دیواری فنکویل مشبک را می توان هم به صورت وزنه ای و هم بصورت لولایی تولید و عرضه نمود.سطحِ بدنه دریچه بازدید دیواری فنکویل مشبک با رنگ کوره ای و در رنگهای متنوع پوشش داده می شود.دریچه بازدید دیواری فنکویل مشبک را هم می توان بصورتِ پیچ از رو و هم پیچ از داخل(بصورت مخفی) در محل مورد نظر تعبیه و نصب نمود.

چ-دریچه بازدید دیواری فنکویل چوبی ( ام دی اف):

دریچه بازدید دیواری فنکویل چوبی ، از نظر ماهیت از جنسِ ام دی اف ساخته می شود، بنابراین، هم به لحاظ رنگ و هم به لحاظ مدل، دارای تنوعِ چشمگیری است. روندِ تولید دریچه بازدید دیواری فنکویل چوبی ام دی اف به این ترتیب است که ابتدا طرح و مدلِ دریچه بازدید دیواری فنکویل چوبی (ام دی اف) بوسیله نرم افزارهای دیجیتالی طراحی و سپس قطعاتِ ام دی اف بوسیله دستگاه "سی ان سی" بر اساسِ طرحِ اولیه شکل داده می شود و پس از مونتاژ، دریچه ،بوسیله رنگِ پی وی سیِ ضدآب پوشش داده می شود. تنوعِ رنگ و مدل و ماهیتِ چوبیِ این نوع دریچه، باعث شده کارفرمایان و مهندسین ناظر اقبالِ ویژه ای نسبت به کاربرد این نوع دریچه نشان داده اند.

۲- دریچه بازدید دیواری تاسیسات آب و فاضلاب

دریچه بازدید دیواری تاسیسات آب و فاضلاب برای دسترسی و امکانِ رفعِ انسدادِ لوله ها، زانو ها ،سیفون ها و اتصالاتِ آب و فاضلاب به کار می رود.، لازم به ذکر است با استفاده ارز دریچه بازدید دیواری تاسیسات دیگر نیازی به شکاف یا تخریب مسیرِ لوله ها و دیگر تاسیسات نیست.درواقع دریچه بازدید دیواری تاسیساتِ ساختمان در محل های مربوطه باعث می شود هم بر روی آلات و سیستم های تاسیساتی ،پوششی مناسب نصب گردد و همچنین  دسترسی به این تاسیسات تسهیل گردد. در هر سیستم آب و فاضلاب باید به تعداد کافی دریچه بازدید دیواری در محلِ نصبِ شیرآلات و همچنین سه راهی ها یا زانوها و یا سیفونهای فاضلاب که در مسیردیوارها عبور کرده، نصب گردد. دریچه بازدید دیواری تاسیساتِ آب و فاضلاب هم برای دسترسی به لوله های آب و شیرآلاتِ مربوطه و همچنین برای دسترسی به گلوگاههای سیستمِ فاضلاب و هم برای پوششِ نمای این تاسیسات بکار می رود. دریچه بازدید دیواری تاسیساتِ اب و فاضلاب باید به گونه ای نصب گردد که به لحاظِ ابعاد، قابلیتِ دسترسیِ آسان و هنچنین تعمیرِ تاسیسات را به راحتی امکانپذیر نماید.درصورتِ امکان بهتراست برای نصبِ مستحکمِ دریچه بازدید دیواری تاسیسات باید دورِ شکافِ مربوطه یک قاب چهارگوش از جنس فلز یا قاب چوبی نصب گردد تا فریمِ دریچه بازدید دیواری با پیچ ب۵ آن متصل گردد. دریچه بازدید دیواری تاسیسات هم می تواند از جنس آلومینیوم با رنگ کوره ای و قفل زیمنسی ساخته شود و هم می تواند بصورت پلاستیکی تولید و عرضه گردد. از جمله مزایای دریچه بازدید دیواری پلاستیکی سبُکی، قیمت مناسب و مقاوم بودنِ آنها در برابرِ رطوبت و نمناکی محیط می باشد. دریچه بازدید دیواری آلومینیومی با پوشش رنگ کوره ای به هر ابعاد بصورت سفارشی قابل ساخت و تولید می باشد. دریچه بازدید دیواری پلاستیکی در ابعاد استاندارد به ابعادِ 15×15 , 20×20 ,25×25 ,30×20  و 30×30 تولید و عرضه میگردد. دریچه بازدید دیواری تاسیسات همچنین برای پوشش تاسیساتِ الکتریکیِ ساختمان از قبیل کلید و فیوزها و یا همچنین سیم های اصلیِ عبوری از داخلِ سقفهای کاذب و یا محل های دیگر مورد استفاده قرار می گیرد.بنا به تناسبِ طراحیِ محیط در صورتِ تمایلِ کارفرمایان برای استفاده از مّتریالِ چوب برای دریچه بازدید دیواری می توان دریچه بازدید دیواری را از جنسِ ام دی اف طراحی و تولید نمود.دریچه بازدید دیواری چوبی بنا به سفارش کارفرما در ابعاد مختلف و طرح ها و رنگ های متنوع عرضه گردد، دریچه بازدید دیواری چوبی ام دی اف دارای دستگیره های شیک و دکوراتیو می باشد. درب دریچه بازدید دیواری تاسیسات را می توان بصورت چِفتی و قفلی( قفل زیمنسی ، مگنتی و قفلِ توکار) طراحی و تولید نمود. دریچه بازدید دیواری تاسیسات را می توان بصورتِ شیاردار تولید نمود تا هم امکانِ ترددِ هوا از بیرون به داخل و بالعکس امکانپذیر نماید. دریچه بازدید دیواری را می توان روی دیوار و همچنین سطحِ سقف کاذب بصورتِ آسان نصب نمود.

مزایای دریچه بازدید دیواری:

۱-نصب سریع و آسانِِِ  دریچه بازدید دیواری

۲-پوششِ حفره های تاسیسات توسط دریچه بازدید دیواری

۳-پوششِ محفظه ی دستگاه فنکویل در سقف توسط دریچه بازدید دیواری

۴-امکانِ ساختِ دریچه بازدید دیواری با سه نوع متریال از قبیل آلومینیوم،ام دی اف و پلاستیک

۵-امکانِ تولیدِ دریچه بازدید دیواری در مدل و رنگ و ابعادِ متنوع

۶-تنوعِ شکل و نوعِ درب دریچه بازدید دیواری: وزنه ای، لولایی، ساده، شیاردار

مطالب تکمیلی

دریچه بازدید دیواری فنکویل پرّه Z

برای بازدید دستگاههای فنکویل که نیاز به مکش هوا از طریق درب دریچه بازدید دیواری فنکویل دارند، دریچه بازدید دیواری فنکویل پرّه Zرا می توان معرفی نمود.  در این دریچه بازدید دیواری شیارهای ورودی هوا که بصورت گریل های پرّهاز پروفیل آلومینیوم تعبیه شده اند، عامل ورود هوای برگشت به محیط محفظه دستگاه فنکویل شده و به این طریق تعادل در هوای رفت و برگشتِ دستگاه فنکویل برقرار می شود.  این شیارهای پرّهZبصورت موازی در یک یا دوطرفِ دربِ دریچه بازدید دیواری قرار گرفته و با فضای ایجاد شده در میان پرّه ها،دستگاههایی که نیاز به هوای برگشتِ بیشتری از محیط دارند بطور کامل از هوای برگشت تغذیه می شوند.  درب دریچه بازدید دیواری فنکویل پرّه Zاز جنس ورق آلومینیوم و خودِ پرّه هایاز جنس پروفیل آلومینیوم می باشد.  سطح بدنه دریچه بازدید دیواری فنکویل پرّهZبا رنگ کوره ای پودری استاتیک در رنگهای دلخواه از قبیل سفید،کرم،قهوه ای و... پوشش داده می شود.  درب دریچه بازدید دیواری فنکویل پرّه Zبه دو صورتِ وزنه ای و لولایی با قفل زیمنس طراحی و ساخته می شود.  فریمِ دریچه بازدید دیواری فنکویل پرّهZدر دو اندازه ی ۳ و ۵ سانتی قابل تولید و عرضه می باشد.  دریچه بازدید دیواری فنکویل پرّه Zرا هم می توان بصورت پیچ از رو و هم بصورت پیچ ازتو(پیچ مخفی) در محل خود نصب نمود.

دریچه بازدید دیواری فنکویل ترکیبی

دریچه بازدید دیواری فنکویل ترکیبی برای بازدید و تعمیر دستگاههای فنکویلی که نیاز به هوای برگشتِ زیادی جهت تغذیه هوا دارند بکار می رود.  همانگونه که از نام این دریچه بازدید دیواری پیداست شیارها یا مداخلِ ورودی هوا به محفظه ی داخلی دستگاه فنکویل بصورت ترکیبی و مختلط می باشد.مثلا روی درب دریچه بازدید دیواری همزمان از شیارهای پرّه Z و همچنین ورق مشبک یا پانچ استفاده می شود تا میزان هوای عبوری از دریچه بازدید دیواری برای تغذیه دستگاه فنکویل به بیشترین حدِ خود افزایش یابد.  جنس دریچه بازدید دیواری فنکویل ترکیبی اماهیتاً از آلومینیوم و پوشش دریچه بازدید دیواری از رنگ کوره ایِ پودری استاتیک، در رنگ های مختلف و متناسب با محیط می باشد.  یکی از مزایای دریچه بازدید دیواری فنکویل ترکیبی، ظاهرِ شیک و دکوراتیوِ این دریچه بازدید دیواری می باشد.  درب دریچه بازدید دیواری فنکویل ترکیبی به دوصورتِ وزنه ای و لولایی با قفل زیمنس بنا به سفارش و تاکید کارفرما، تولید و عرضه می شود.  فریم دریچه بازدید دیواری فنکویل نیز در دو سایزِ ۳ و ۵سانتی با توجه به وضعیتِ محیطِ دهانه انشعاب کانال هوا تولید می گردد.  دریچه بازدید دیواری فنکویل ترکیبی را با دو روش پیچ از رو و پیچ ازتو( پیچ مخفی) بر روی فریم یا قوطی که برای نصب دریچه بازدید دیواری تعبیه شده نصب می کنند.

دریچه بازدید دیواری استیل

در فضاهایی با کاربریِ ویژه، مثل اتاق های تمیز یا فضاهایی که داخلِ آنها رطوبتِ بالایی وجود داردمثل استخرها، و همچنین فضاهایی که در آنها آلاینده های اسیدی و خورنده وجود دارد، برای دریچه بازدید دیواری فنکویل یا تاسیسات، الزاماً از دریچه بازدید دیواری استیل استفاده می شود.  دریچه بازدید دیواری استیل معمولا از جنس استنلس استیلِ نگیر با عیار ۳۰۴ ساخته می شود.لازم به توضیح است در صورتِ اسیدی یا خورنده بودنِ آلاینده های محیط، دریچه بازدید دیواری را از جنس استیل با عیار ۳۱۶ می سازند.  درب دریچه بازدید دیواری استیل بصورت وزنه ای و لولایی قابلِ تعبیه می باشد.  با توجه به استیل بودنِ جنسِ دریچه بازدید دیواری در این مکانها،برای لولای درب دریچه بازدید دیواری ی که بصورت لولایی ساخته می شود باید از جنس استیل استفاده نمود.  جنس دریچه بازدید دیواری استیل، شاملِ فریم و درب دریچه بازدید دیواری ،تماماً از ورق استنلس استیل می باشد و به همین علت فریمِ دریچه بازدید دیواری استیل نیز در تمام سایزها قابلِ طراحی و ساخت می باشد.  دریچه بازدید دیواری استیل به دو صورت پیچ مخفی(پیچ ازتو) یا پیچ از رو در محلِ مورد نظر قابل نصب می باشد.

دریچه بازدید دیواری فنکویل پی وی سی

ماهیت و ساختارِ ِ این دریچه بازدید دیواری از پی وی سی می باشد.با توجه به شکل پذیری و طرح پذیریِ دریچه بازدید دیواری پی وی سی توسط دستگاه سی ان سی به راحتی می توان طرح ها و نقوشِ زیبا و دکوراتیو را بر روی بدنه ی آن ایجاد نمود.  دریچه بازدید دیواری فنکویل پی وی سی نیز همچون دیگر دریچه ها دارای یک فِریم یا قاب و همچنین بدنه ی دربِ بازشونده می باشد.  درب دریچه بازدید دیواری فنکویل پی وی سی بصورت وزنه ای بر روی فِریمِ دریچه سوار شده و هنگام بازدید و تعمیرِ دستگاه فنکویل بارز و بسته می شود.  از جمله مزایای استفاده از دریچه بازدید دیواری فنکویل پی وی سی، خاصیتِ ضدآب بودنِ آن می باشد.  ضدآب بودن و ظاهرِ زیبای این دریچه بازدید دیواری باعث شده استفاده از این دریچه گسترشِ خوبی پیداکند.  فریم و درب دریچه بازدید دیواری فنکویل پی وی سی قابلِ ابزار خوری و سی ان سی می باشد.به این ترتیب ک۶ طرحِ موردِ درخواستِ کارفرما با نرم افزار مربوطه به دستگاه اعلام و پس از اجرا، دریچه بازدید دیواری ،مونتاژ و آماده تحویل می شود.  جهت نصب دریچه بازدید دیواری فنکویل پی وی سی ابتدا باید فریم، در محل یا حفره ی مورد نظر، نصب و سپس دربِ دریچه بازدید دیواری بر روی فریم تعبیه گردد.

دریچه بازدید دیواری پلاستیکی

با توجه به شرایط آب و هوایی و همچنین شرایطِ محیطی، در بعضی جاها امکانِ استفاده از جنس آلومینیوم یا چوب(ام دی اف) برای ساخت دریچه بازدید دیواری وجود ندارد.  مواردی از قبیل وجود رطوبت در محیط ،استفاده از دریچه بازدید دیواری پلاستیکی  را بجای استفاده از دریچه بازدید دیواری آلومینیومی و چوبی الزام آور می کند.  این موضوع بطور عمومی در شهرهای شمالی یا جنوبی که در کرانه ی دریاها قرار دارند و میزان رطوبت در هوای این شهر ها بالاست بیشتر قابل لمس می باشد.  البته به غیر از موارد فوق استفاده از دریچه بازدید دیواری پلاستیکی در دیوار یا سقف سرویس های بهداشتی، استخر، سونا و محل های مشابه که میزانِ رطوبت بواسطه بخار و شستشو بسیار بالاست، طبیعی به نظر می رسد. ماهیت دریچه پلاستیکی از مواد پلیمریِ ABS می باشد که شرکت تهویه فراز با استفاده از موادِ فوق با چگالیِ بالا،سعی در تولید دریچه بازدید دیواری پلاستیکی با کیفیت و استاندارد بالا نموده است.  لازم به ذکر است انواع دریچه بازدید دیواری پلاستیکی در ابعاد استاندارد(۱۵×۱۵ و ۲۰×۲۰ و ۲۵×۲۵ و ۳۰×۳۰ و همچنین ۳۰×۲۰) تولید و عرضه می گردد.  از جمله مزایای استفاده از دریچه بازدید دیواری پلاستیکی می توان به وزن سبکِ آن اشاره نمود،این خصوصیت باعث می شود که در جاهایی مثل سقف ها یا سقف های کاذب که دریچه بازدید دیواری باید در سقف نصب شود، امکانِ خطر یا افتادنِ دریچه بازدید دیواری به حداقل برسد. دومین ویژگیِ استفاده از دریچه بازدید دیواری پلاستیکی، قیمت مناسب و مقرون به صرفه آن می باشد.بطوریکه قیمت دریچه بازدید دیواری پلاستیکی در مقایسه با دریچه بازدید دیواری آلومینیومی و دریچه بازدید دیواری چوبی، به طور چشمگیری کاهش می یابد، که این کاهش قیمت حتی به پنجاه درصد هم می رسد.  دریچه بازدید دیواری پلاستیکی دارای یک فریم در حاشیه ی درب و یک دربِ بازشونده در چهارچوبِ داخلیِ خود می باشد.  طریقه نصب دریچه بازدید دیواری پلاستیکی نیز بسیار آسان و بصورت پیچی می باشد.  دریچه بازدید دیواری پلاستیکی با دوطرحِ درب بصورتِ دربِ کاملا پوشیده و درب گریل دار تولید و عرضه می گردد که این گریل ها باعث رسیدن هوا از بیرون به داخلِ محفظه ای که دریچه بازدید دیواری برروی آن نصب می شود می گردد.  درب دریچه بازدید دیواری پلاستیکی بصورت چِفتی باز و بسته می شود و بر روی درب حفره ای تعبیه شده که این حفره بوسیله انگشت باعث باز و بسته شدنِ دربِ دریچه بازدید دیواری می گردد.  عرضِ فریمِ دریچه پلاستیکی حدودا ۳.۵ سانت می باشد که این فریم باعثِ پوششِ حفره ی اطرافِ محلِ جانماییِ دریچه بازدید دیواری می شود.

طریقه ی سایز زدنِ دریچه بازدید دیواری:

یکی از مواردی که در ساخت و نصبِ دریچه بازدید دیواری تاسیسات و دریچه بازدید دیواری فنکویل می تواند نقش تعیین کننده داشته باشد،درست سایززدنِ حفره ی محلِ نصب دریچه بازدید دیواری می باشد.به همین منظور اولین موضوعی که باید موردِ لحاظ قرارگیرد گونیا بودنِ فریم یا قابِ محل اجرای دریچه بازدید دیواری می باشد.باتوجه به اینکه قالبِ دریچه بازدید دیواری بصورت گونیا و نوددرجه طراحی و ساخته می شود،اگر احیانا چهارچوبه ی حفره ای که قرار است دریچه بازدید دیواری بر روی آن نصب شود قناس یا ناگونیا باشد،نصاب در زمان نصب دچار مشکل و احتمالاً ناتوان از نصبِ دریچه بازدید دیواری شود.  دومین آیتم که باید در زمانِ سایز زدن باید مورد توجه قرارگیرد این موضوع می باشد که حتما باید صفربه صفرِ طول و عرضِ حفره ی نصبِ دریچه بازدید دیواری را اندازه گرفت و لحاظ کردنِ بادخور را به سازنده دریچه بازدید دیواری محول نمود.(لازم به ذکر است سازنده دریچه بازدید دیواری بصورتِ استاندارد برای دریچه بازدید دیواری بادخور می گذارد).  نکته دیگری که برای ساخت و نصب دریچه بازدید دیواری مهم می باشد تاین موضوع می باشد که راستا و افقِ لبه ی فریم یا قابِ حفره ی دریچه بازدید دیواری از افقِ دیوار یا سقف بیرون نزده باشد،زیرا اگر اینگونه باشد دریچه بازدید دیواری پس از نصب بصورت زائده ی بدشکل که از امتدادِ سقف یا دیوار بیرون زده دیده می شود.  اگر دریچه بازدید دیواری لولایی باشد باید در زمان سایزینگِ دریچه بازدید دیواری به نوع و محلِ قرارگیریِ لولای دربِ دریچه بازدید دیواری دقت نمود،زیرا گاهی نیازداست لولای دریچه بازدید دیواری در طولِ دریچه بازدید دیواری و بعضی وقتها نیز نیاز است لولا در عرضِ دریچه بازدید دیواری تعبیه گردد.  لازم به ذکر است اگر دریچه بازدید دیواری در سقف باشد و مدلِ دریچه بازیدی نیز وزنه ای باشد دیگر نیازی به رعایتِ اهمیتِ طول و عرض نیست.  اگر در جلوی محلِ نصب دریچه بازدید دیواری مانعی باشد که نتوان درب دریچه بازدید دیواری را بازوبست نمود در زمانِ سایزینگ باید برای سازنده مشخص نمود که از دریچه بازدید دیواری با دربِ کشویی استفاده گردد.  امکانِ نصبِ پیچ از رو یا از داخل نیز از جمله مواردی است که در زمان سایز و با مشورت با کارفرما مشخص می گردد.

طریقه ساخت دریچه بازدید دیواری

الف- ساخت دریچه بازدید دیواری آلومینیومی با رنگ کوره ای:

پس از مرحله سایزینگِ دریچه بازدید دیواری در محل،نوبت به مرحله ساخت دریچه بازدید دیواری می رسد.اولین چیزی که باید در نظر داشت این موضوع می باشد که سایزِ گرفته شده باید بصورتِ صفر به صفرِ چهارچوبه ی حفره ای که قرار است دریچه بازدید دیواری روی آن نصب شود باشد،یعنی در مرحله ی سایزینگ  طول و عرضِ حفره،دقیقاً باید به اندلزه موجود و بدون درنظرگرفتنِ بادخور، باشد.زیرا سازنده ی دریچه بازدید دیواری در کارخانه بصورت اتوماتیک برای هر بُعد از طول و عرضِ حفره ی دریچه بازدید دیواری یک سانت بادخور درنظر میگیرد که این بادخور برای هر سمت از شمال،جنوب،غرب و شرقِ دریچه بازدید دیواری ،بطورِ اختصاصی نیم سانت تعلق می یابد.  بطور مثال اگر ابعاد حفره ی دریچه بازدید دیواری ۳۰×۳۰ سانت باشد،قسمتِ فرورونده ی دریچه بازدید دیواری ۲۹×۲۹ سانت ساخته می شود تا دریچه به راحتی و بدونِ برخورد به مانعی در حفره فرورفته و دریچه بازدید دیواری به راحتی نصب گردد.  پس از چکاپ لیست سایززده شده و لحاظِ مقادیر بادخور، نوبت به برش و ساخت دریچه بازدید دیواری می رسد.اولین مرحله از ساخت دریچه بازدید دیواری آلومینیومی، برشِ پروفیل دریچه بازدید دیواری آلومینیومی می باشد.در این مرحله ابعاد مدنظر،بوسیله ارّه برقی بصورت ۴۵ درجه "فارسی بُر" شده و بوسیله گوشه های ورقی از پشت بازاویه ی ۹۰ درجه به هم متصل شده و شاکله ی دریچه بازدید دیواری تشکیل می شود.این قطعه اصطلاحاً "فِریمِ دریچه بازدید دیواری" نامیده می شود  در مرحله ی بعد نوبت به ساخت درب دریچه بازدید دیواری می رسد که بر اساس ابعادِ حاصله از فریم دریچه بازدید دیواری ساخته می شود.ابعاد دربِ دریچه بازدید دیواری نیز باید به مقدار خیلی کم(در حد یک تا دو میل) از ابعاد داخلیِ فریمِ دریچه بازدید دیواری کوچکتر باشد تا به راحتی در داخل کادرِ فریم دریچه بازدید دیواری ،باز و بسته شود.  اگر نوع درب دریچه بازدید دیواری وزنه ای باشد از پروفیلی برای ساخت فریم استفاده می شود که مثل "سه پری" به داخل لبه داشته باشد که این لبه باعث ایجاد نشیمن گاهی برای دربِ وزنه ایِ دریچه بازدید دیواری گردد.  ولی اگر نوع درب دریچه بازدید دیواری لولایی با قفل زیمنسی باشد،باید از پروفیلی استفاده نمود که فاقد لبه به سمت داخل باشد تا درب بدون هیچ مانعی باز و بسته شود .استفاده از "زِه وار" در حاشیه ی درب دریچه بازدید دیواری برای پوششِ خلاءِ محیط درب دریچه بازدید دیواری ،هم باعث زیبایی و هم باعث استحکام دریچه بازدید دیواری می گردد.  پس از ساخت درب دریچه بازدید دیواری نوبت به پِرسِ سوراخ و تعبیه ی محل قفلِ درب دریچه بازدید دیواری می رسد.پس از سوراخ کردنِ جای قفل، خودِ قفل را بصورت پیچی به محل سوراخ چسبانده و تثبیت می کنیم.  در مرحله بعد نوبت به جانمایی و الصاقِ درب به فریمِ دریچه بازدید دیواری می رسد. درب دریچه بازدید دیواری را با استفاده از لولای ورقی به فریمِ دریچه بازدید دیواری متصل می کنیم(علتِ استفاده از لولای ورقی نیز این موضوع می باشد که از ایجاد فاصله ی زیاد بین درب و فریم و همچنین ایجادِ خلاء در میان درب و فریم جلوگیری شود، زیرا اگر این فاصله زیاد باشد،از زیبایی و شکیل بودنِ دریچه بازدید دیواری در روی نما کاسته می شود.  اگر قرار باشد دریچه بازدید دیواری بصورتِ "پیچ ازرو" نصب شود باید قبل از مرحله ی رنگ کاری، به تعداد متناسب با ابعاد دریچه بازدید دیواری روی نمای فریمِ دریچه بازدید دیواری جای پیچ ایجاد کرد، ولی اگر قرارباشد دریچه بازدید دیواری بصورت "پیچ ازتو یا پیچ مخفی" نصب شود نیازی به ایجاد جای پیچ روی نمای فریمِ دریچه بازدید دیواری نیست و با ایجاد جای پیچ در قسمت داخلیِ فریم دریچه بازدید دیواری می توان امکانِ نصب را برای نصاب فراهم آورد.  پس از تعبیه دربِ دریچه بازدید دیواری و ساختار یافتنِ آن، نوبت به اجرای پوشش رنگ مناسب بر روی سطح دریچه بازدید دیواری می رسد.این کار با روش رنگ کوره ای از جنسِ پودری استاتیک با انتخاب رنگِ دلخواه انجام می پذیرد و پس از پاشیدنِ پودر رنگ استاتیک ،دریچه بازدید دیواری در داخل کوره قرار می گیرد و رنگِ آن بصورت کامل در درجه حرارتِ خاصی اصطلاحاً پخته می شود.  پس از مرحله رنگ و کوره، دریچه بازدید دیواری با احتیاط بر روی میزکار قرار گرفته و سپس با کاورِ پلاستیکی بسته بندی و آماده تحویل می گردد.

ب- ساخت دریچه بازدید دیواری آهنی با رنگ کوره ای:

برای ساخت این نوع دریچه بازدید دیواری ،ابتدا جنس ورقِ دریچه بازدید دیواری تعیین و سپس اقدام به برشِ قطعاتِ فِریم و درب دریچه بازدید دیواری می گردد. عرض فریم در این نوع دریچه بازدید دیواری کاملا اختیاری و بصورتِ سفارشی و در عرض دلخواه ،برش و خم کاری و بصورت چهارچوبه ی قائم الزاویه مونتاژ می گردد.پس از برش و ساخت قاب یا فریمِ دریچه بازدید دیواری از ورق آهنی(گالوانیزه یا روغنی)،نوبت به ساخت درب دریچه بازدید دیواری می رسد.  ابعاد درب دریچه بازدید دیواری متناسب با ابعادِ داخلیِ قابِ دریچه بازدید دیواری ساخته و پس از آماده سازی،به قفل و لولا تجهیز می گردد.لازم به ذکر است اگر درب دریچه بازدید دیواری وزنه ای باشد،نیازی به قفل یا لولا نیست و درب دریچه بازدید دیواری بصورت وزنه ای روی قاب دریچه می نشیند.محل کاربردِ دریچه بازدید دیواری وزنه ای صرفاً در سقفها می باشد،اما از دریچه بازید لولایی می توان هم در سقف و هم در دیوار استفاده نمود.  دریچه بازدید دیواری آهنی با استفاده از رنگ کوره ایِ پودری استاتیک پوشش داده شده و پس از بسته بندی به مشتری ارایه می گردد.  جهت نصب دریچه بازدید دیواری از روش پیچ و رولپلاک استفاده می گردد.ضخامت ورق آهنیِ دریچه بازدید دیواری معمولا از ورق به ضخامت یک میلیمترمی باشد.   دریچه بازدید دیواری آهنی را هم می توان بصورت پیچ ازرو و هم می توان بصورت پیچ مخفی در محل مورد نظر نصب نمود.

پ- ساخت دریچه بازدید دیواری چوبی(ام دی اف):

ساخت دریچه بازدید دیواری چوبی ابتدا با برشِ چهارچوبه ی فریمِ دریچه بازدید دیواری توسط دستگاه سی ان سی بر اساس برنامه ای که به دستگاه داده شده، شروع می گردد.همزمان با برشِ فریم دریچه بازدید دیواری ،بر لبه های بیرونی و داخلیِ فریم در اصطلاح ابزارکاری نیز انجام می پذیرد.  در مرحله بعد قسمتِ فرورونده ی پشت فریم در حفره ای که قرار است دریچه بازدید دیواری در آن جانمایی گردد،طراحی و به قسمت پشتیِ فریمِ دریچه بازدید دیواری تعبیه می گردد.  در مرحله سوم نوبت به برشِ درب دریچه بازدید دیواری می رسد. بر اساس ابعاد داخلیِ فریمِ دریچه بادید ،درب دریچه بازدید دیواری نیز بریده شده و یراق و لولاهای مربوطه هم روی درب و هم روی دیواره ی دریچه بازدید دیواری تعبیه و جانمایی می گردد.  با قراردادن درب دریچه بازدید دیواری در محل خود،نوبت به رنگ آمیزیِ دریچه بازدید دیواری می رسد.  ابعاد قسمتِ فرورنده ی دریچه بازدید دیواری ،باید در هر بُعد به اندازه یک سانتیمتر کمتر در نظر گرفته شود تا دریچه بازدید دیواری به راحتی در محل خود نصب گردد.  دریچه بازدید دیواری چوبی را می توان هم بصورت پیچ ازرو و هم بصورت پیچ از تو(پیچ مخفی) نصب نمود.  از جمله نکات مهم در ساخت دریچه بازدید دیواری چوبی ،کیفیتِ رنگ می باشد.  نکته ی دوم ضخامت ام دی افِ مصرفی برای ساخت دریچه بازدید دیواری می باشد.  مطلبِ دیگر اینکه، حتما باید از لولا و یراق آلاتِ مناسب برای درب دریچه بازدید دیواری استفاده گردد. سطح دریچه بازدید دیواری چوبی را هم می توان بصورت رنگ پلی اورتان و هم بصورت لایه ی روکش،وَکیوم نمود.  دریچه بازدید دیواری چوبی را نیز می توان بصورت دیواری و بعضاً بصورت سقفی استفاده نمود.

روش ها و مراحل ساخت و کاربرد دریچه بازدید دیواری

روش های ساخت و کاربردِ انواع دریچه بازدید دیواری فن کویل

الف-روش ساخت دریچه بازدید دیواری فن کویل آلومینیومی

الف-۱- مراحل ساخت دریچه بازدید دیواری فن کویل آلومینیومی با درب ساده لولایی

این نوع دریچه بازدید دیواری فن کویل آلومینیومی تماماً از جنس آلومینیوم می باشد و برای بازدید دستگاه های فن کویلی به کار می رود که نیازی به مکش هوا از طریق منافذِ درب دریچه بازدید دیواری ندارند.دریچه بازدید دیواری فن کویل ساده از یک ساختار فریم و یک درب که بصورت لولایی و با قفلی یا چِفتی که بر روی دربِ این دریچه بازدید دیواری تعبیه می شود،بازوبست می شود تشکیل شده است.  برای ساخت این دریچه بازدید دیواری ابتدا باید سایزِ قاب یا کلافِ زیرکارِ دریچه بازدید دیواری بطور دقیق و بدون در نظر گرفتنِ کسورات استحصال شود.پس از ارسال این ابعاد به کارخانه، سازنده بطور اتوماتیک به میزان نیم سانت از هرطرف این سایز را کسر کرده و اقدام به برش اضلاع فریمِ دریچه بازدید دیواری می کند.پس از برشِ اضلاعِ فریم نوبت به گوشه زنیِ اضلاع می رسد.با توجه به اینکه تمام زوایای دریچه بازدید دیواری باید گونیا باشد،تمام زاویه های اضلاعِ فریم به میزان ۴۵ درجه خواهد بود.با گوشه زنیِ پروفیل های فریم دریچه بازدید دیواری، باید نسبت به ساختاربخشی این پروفیل های چهارگانه که همان اضلاعِ فریمِ دریچه بازدید دیواری هستند اقدام نمود.این پروفیل های آماده و گوشه زنی شده، بوسیله ی قطعه ای بنام کُرنر که از نمای پشتیِ دریچه بازدید دیواری قابل رویت هستند به هم متصل شده و تشکیلِ یک ساختار واحد و چهارگوش بنام فریمِ دریچه بازدید دیواری را می دهند.پس تکمیلِ ساختِ فریم باید جهت ایجاد جای پیچ بر روی نمای بیرونی یا داخلیِ ساختار فریم اقدامی نمود.اگر قرار باشد این مدل دریچه بازدید دیواری فن کویل بصورت پیچ ازرو یا نما، در محل خود تعبیه شود باید جای پیچ ها بر روی ساختار بیرونی و نمای فریم به شکل منظم و استاندارد ایجاد گردد.اگر هم که قرار باشد دریچه بازدید دیواری بصورت پیچ مخفی در محل خود نصب گردد این جای پیچ ها بر روی دیواره ی داخلیِ فریم دریچه بازدید دیواری ایجاد می شود تا بعد از نصب این دریچه بازدید دیواری فن کویل زایده ی تاجِ پیچ ها از بیرون قابل رویت نباشد.نکته ی مهم در ایجاد جای پیچ ها این است که با توجه به پِرسی بودنِ مراحلِ ایجادِ جای پیچ ها،لذا ‌این مراحل باید حتما قبل از عملیات رنگ کاری صورت پذیرد تا آسیبی به رنگ و کیفیتِ ساختار دریچه بازدید دیواری پس از رنگ وارد نیاید.  مرحله ی بعدیِ کار،ساخت و آماده سازیِ درب دریچه بازدید دیواری فن کویل لولایی با درب ساده ،می باشد.برای ساخت درب دریچه بازدید دیواری ابعاد داخلیِ فریمِ این دریچه بازدید دیواری ملاک کار می باشد.البته باید از هرسو به میزان دومیل و از سمتی که قرار است لولا بر روی مواضعِ فریم و درب دریچه بازدید دیواری متصل شود به میزان نیم سانت کسر نمود تا درب دریچه بازدید دیواری به راحتی و بدون گیر باز و بسته گردد.با استحصالِ ابعادِ درب دریچه بازدید دیواری ،ورقِ درب دریچه بازدید دیواری طوری برش می خورد که از هر بُعد به میزان یک سانت امکانِ ایجادِ لبه را داشته باشد.این لبه در محیط درب دریچه بازدید دیواری باعث می شود ساختار درب با قوام بیشتری در محل خود ایستایی داشته باشد و از هرگونه تاب خوردگی و دفرمگیِ درب دریچه بازدید دیواری هم جلوگیری می کند.لازم به ذکر است همانطور که قبلا نیز اشاره گردید جنس این درب دریچه بازدید دیواری از ورق آلومینیوم بوده و ضخامت این ورق نیز برای ابعاد متوسط و پایینتر به میزان یک میلیمتر و برای ابعاد بزرگ طبعاً بیشتر می گردد.  با توجه به ساده بودنِ دربِ این دریچه بازدید دیواری فن کویل،لذا نیازی به ایجاد منفذ یا معبری برای عبور جریان هوا به داخل محفظه ای که دستگاه فن کویل در آنجا نصیب شده، نیست.فقط در این مرحله باید جای قفل یا قفل ها باید بر روی ساختار درب دریچه بازدید دیواری فن کویل باید ایجاد گردد.  با تکمیل مراحل ساخت درب دریچه بازدید دیواری،باید درب را با فریم بوسیله لولا به هم متصل نمود و ساختار اولیه دریچه بازدید دیواری فن کویلِ ساده را تکمیل کرد.  با اتمام ساخت دریچه بازدید دیواری فن کویل آلومینیومی ساده لولایی، نوبت به عملیات رنگ پاشی بر روی درب سطوح بیرونی و داخلیِ دریچه بازدید دیواری فن کویل ساده می رسد.نوعِ رنگی که به این منظور به کار می رود رنگ پودریِ استاتیکِ کوره ای می باشد.این نوع رنگ با دارا بودنِ کدهای مختلف و متنوع امکانِ بخشیدنِ نمایی زیبا به ساختار دریچه بازدید دیواری را نسبت به هر محیطی برآورده می کند.از مزایای رنگ بر سطوح دریچه بازدید دیواری فن کویل این است که هم نمای دریچه بازدید دیواری بیشترین هماهنگی و هارمونی را با محیط اطراف پیدا می کند و هم ساختار دریچه بازدید دیواری را در برابر ضربه و خط و خش حفظ می کندپس از بیرون آوردنِ دریچه بازدید دیواری فن کویل لولایی ساده، از کوره ی رنگ باید بلافاصله دریچه بازدید دیواری را در مشمایی ضخیم و ضربه گیر کاور نمود تا به هیچ عنوان خطر یا آسیبی متوجهِ ساختارِ دریچه بازدید دیواری در زمان انتقال به پروژه نگردد.

الف-۲- مراحل ساخت دریچه بازدید دیواری فن کویل آلومینیومی با درب ساده وزنه ای

همانطور که از نام این دریچه بازدید دیواری پیداست اولا از جنس آلومینیوم ساخته شده و ثانیا جهت بازدید دستگاه فن کویل به کار می رود.ساختار این دریچه بازدید دیواری از دو جزء فریم و درب که بصورت کاملا جداشونده بازوبست می شود تشکیل شده است.لذا برای ساخت آن باید ابتدا مراحل طراحی و ساخت فریم این دریچه بازدید دیواری انجام پذیرد.برای طراحی فریم باید ابعاد داخلیِ قاب زیرکارِ دریچه بازدید دیواری سایز گردد.برای عدم بروز مشکل در هنگام جانماییِ فریم دریچه بازدید دیواری ،باید در زمان سایزینگ به میزان نیم سانت از هر بُعد از قاب زیر کارِ دریچه بازدید دیواری جهت ساخت فریم کسر نمود تا فریم به میزان کافی برای جانمایی و نصب بر روی قاب بادخور داشته باشد.  پس از سایزینگ قاب و طراحیِ ابعاد اضلاع فریم این دریچه بازدید دیواری باید پروفیل فریم ها را به مقادیر لازم برش داد و سپس نسبت به گوشه زنیِ سرهای اضلاع فریم اقدام نمود.این کار باعث گونیا درآمدنِ چهارچوبه ی فریم دریچه بازدید دیواری می گردد.پس از گوشه زنی باید نسبت به همچسبانی اضلاع فریم دریچه بازدید دیواری اقدام گردد.این کار نیز بوسیله کرنرهای فلزی و بدون اتصال جوشی و بصورت پِرسی صورت می پذیرد.با اتصال اضلاع فریم به هم، ساختار و چهارچوبه فریم دریچه بازدید دیواری شکل اولیه ی خود را می یابد.در همین مرحله جای پیچ ها بر روی فریم دریچه بازدید دیواری تعبیه می گردد تا پس از پس از عملیات رنگ خدشه و آسیبی به کیفیت رنگ وارد نگردد.جای این پیچ ها هم می تواند بر روی نمای فریم دریچه بازدید دیواری باشد،هم می تواند در دیواره ی داخلی فریم دریچه بازدید دیواری تعبیه گردد.  با توجه به وزنه ای بودنِ مدل این دریچه بازدید دیواری پس از ساخت فریم دریچه بازدید دیواری و ایجاد جای پیچ ها بر روی فریم دریچه بازدید دیواری باید مستقیم به طراحی و ساخت درب این دریچه بازدید دیواری اقدام کنیم.ابعاد درب این دریچه بازدید دیواری دقیقا با الهام از ابعاد داخلیِ نشیمنِ فریم دریچه بازدید دیواری استحصال گردد.برای عدم گیر کردنِ درب دریچه بازدید دیواری به ساختار داخلی فریم دریچه بازدید دیواری باید از هر بُعد از ابعاد داخلیِ فریم دریچه بازدید دیواری به میزان ۲ میلیمتر کسر نمود تا درب دریچه بازدید دیواری به راحتی در محل خود بر روی فریم دریچه بازدید دیواری قابلیت جانمایی داشته باشد. جنس درب این دریچه بازدید دیواری از ورق آلومینیومی بوده و ضخامت ان نیز به تناسب ابعاد فریم دریچه بازدید دیواری قابل افزایش می باشد.در واقع صخامت درب دریچه بازدید دیواری به بزرگی ابعاد دریچه بازدید دیواری وابسته است.  با توجه به ساده بودنِ مدلِ درب این دریچه بازدید دیواری فن کویل نیازی به ایجاد شیار یا منفذ هوا بر روی ساختار درب دریچه بازدید دیواری نیست و درب دریچه بازدید دیواری بصورت یک صفحه فلت قابل کاربرد می باشد.  برای استحکام درب دریچه بازدید دیواری و جلوگیری از هرگونه تاب خوردگی بر روی سطوح درب دریچه بازدید دیواری در اطراف حاشیه ی چهارگانه درب دریچه بازدید دیواری خم های نود درجه به سمت داخل ایجاد می کنیم تا درب بصورت استوار و محکم قابلیت استفاده داشته باشد. نکته مهم در زمان طراحی و ساخت دریچه بازدید دیواری فن کویل ساده وزنه ای این است که حتما باید فاصله بین درب دریچه بازدید دیواری با دستگاه فن کویل چک شود. زیرا در صورت کم بودنِ این فاصله امکان عدم بهره برداری از این دریچه بازدید دیواری در آن محل وجود دارد.این موضوع باید حتما در زمان سایزینگ قاب زیرکار دریچه بازدید دیواری مورد توجه قرار گیرد.  با اتمام ساخت فریم و درب دریچه بازدید دیواری فن کویل ساده وزنه ای،برای زیبایی ساختار دریچه بازدید دیواری و محافظت بدنه دریچه بازدید دیواری در برابر خراشیدگی و آسیب هایی از این دست باید سطوح داخلی و بیرونی دریچه بازدید دیواری با استفاده از رنگ کوره ای پودری استاتیک پوشش داده شود.وجود کدرنگ های مختلف و زیبا باعث تناسب حداکثریِ نمای دریچه بازدید دیواری با نمای محیط می گردد.  پس از انجام عملیات رنگ و خروج دریچه بازدید دیواری از کوره رنگ برای حفاظت دریچه بازدید دیواری در زمان انتقال دریچه بازدید دیواری به محل نصب از پوشش های مشمایی بصورت ضربه گیر استفاده می شود.

الف-۳-مراحل ساخت دریچه بازدید دیواری فن کویل آلومینیوم شیاردار لولایی

دریچه بازدید دیواری شیاردار از پرکاربرد ترین انواع دریچه بازدید دیواری فن کویل می باشد. برای دستگاههای فن کویلی که نیاز به مکش هوای برگشت از طریق درب دریچه بازدید دیواری فن کویل دارند عموما از این نوع دریچه بازدید دیواری استفاده می کنند.میزان شیارهای موجود روی درب دقیقا به میزان نیاز دستگاه به هوای برگشت یا مکشِ دستگاه بستگی دارد.عرض این شیارهای موازی یا بصورت ۹ سانتی یا بصورت ۱۸ سانتی در نظر گرفته می شود که به تناسب بزرگی یا کوچکی درب دریچه بازدید دیواری از این شیارها استفاده می گردد.نوع جانماییِ این شیارها نیز بسیار مهم است و این جانمایی متناسب نقطه ی مکنده دستگاه فن کویل تعیین می گردد.البته با توجه به اینکه محل اصلی مکش دستگاه فن کویل عموما در جانب پشت دستگاه تعبیه شده است معمولا راستای این شیارها در کناره ی یک سومِ طول درب و نزدیک لولا قرار می گیرد،لازم به توضیح است گاهی اوقات برای زیبایی بیشتر و نمای دکوراتیوتر راستای این شیارهای موازی در آکسِ درب جانمایی می شود.این شیارهای موازی هم می تواند بصورت طولی در درازای درب و هم بصورت چند خط عرضی در عرض درب دریچه بازدید دیواری فن کویل ایجاد و جانمایی گردد.  برای ساخت این نوع دریچه بازدید دیواری ابتدا باید طراحی و ساخت فریم دریچه بازدید دیواری انجام پذیرد.به همین منظور ابتدا سایز دقیق پایه و قاب دریچه بازدید دیواری که در سقف کاذب موجود است سایزینگ می شود.بر اساس این مقادیر و کسر باخور از فریم دریچه بازدید دیواری اقدام به طراحی و ساخت این قطعه از دریچه بازدید دیواری می شود.هر فریم دریچه بازدید دیواری دارای طول و عرض معینی هست که بر اساس سایز پایه مشخص شده است.با برش پروفیل اضلاع فریم دریچه بازدید دیواری آنها را بصورت ۴۵ درجه گوشه زنی می کنیم تا فریم پس از مونتاژ بصورت کاملا گونیا در بیاید.پس از گوشه زنیِ فریم دریچه بازدید دیواری بوسیله ی کرنرهای مخصوص فلزی اقدام به چسباندن هریک از دوضلعِ مجاور فریم دریچه بازدید دیواری می کنیم تا فریم دریچه بازدید دیواری فن کویل بصورت کامل ساختار چهارضلعی به خود بگیرد.پس از ساختاریابیِ فریم دریچه بازدید دیواری فن کویل شیاردارِ لولایی بلافاصله نسبت به ایجاد حفره یا جای پیچ بر روی ساختار فریم دریچه بازدید دیواری می کنیم.این جای پیچ ها یا بر روی نمای بیرونی فریم دریچه بازدید دیواری یا بر روی دیواره داخلیِ فریم دریچه بازدید دیواری ایجاد می شود.  پس از آماده سازیِ فریم دریچه بازدید دیواری نوبت به ساخت درب دریچه بازدید دیواری فن کویل شیاردار می رسد.جنس دربِ این نوع دریچه بازدید دیواری از ورق آلومینیوم با ضخامت یک میلیمتر و بالاتر می باشد.برای ساخت درب دریچه بازدید دیواری ابتدا ابعاد داخلیِ فریمِ دریچه بازدید دیواری که از قبل آماده کرده ایم را سایز می زنیم و به میزان یک الی دومیل از هرسو برای باخور جهت عملکرد درب دریچه بازدید دیواری از این مقادیر حذف می کنیم.با برش ورق درب دریچه بازدید دیواری نوبت به مراحل خم کاری در حاشیه درب و نیز ایجاد شیار بر ساختار داخلی درب دریچه بازدید دیواری می رسد.همانطور که اشاره گردید برای محکم تر شدن ساختار درب دریچه بازدید دیواری و جلوگیری از تاب خوردگی و لرزش درب دریچه بازدید دیواری در حاشیه و چهارچوبه درب دریچه بازدید دیواری یک خم یا لبه ی یک سانتی ایجاد میکنیم که درب به حالت ایده ال و ایستایی کامل برسد.بعد از این کار در نقاط مشخصی که از قبل معین کرده ایم بوسیله ی پِرس های مخصوصی اقدام به ایجاد شیار(۹ و ۱۸ سانتی)بر روی ساختار درب دریچه بازدید دیواری می کنیم.بعد از شیارزنی و خم کاریِ لبه های کناریِ درب دریچه بازدید دیواری فن کویل باید جای قفل یا قفل های زیمنس بر روی نقاطِ مشخص درب دریچه بازدید دیواری فن کویل تعبیه گردد نا پس از مرحله رنگ کاری بتوان به راحتی قفل یا قفل ها را بر روی درب دریچه بازدید دیواری فن کویل تعبیه نمود.  تمامی مراحل خم کاری و شیارزنی و هر کاری که بصورت پِرسی یا صربه ای باید روی درب یا فریم دریچه بازدید دیواری فن کویل انجام پذیرد باید قبل از عملیات رنگ صورت گیرد.  با اتمام مراحل ساخت درب دریچه بازدید دیواری فن کویل شیاردار لولایی نوبت به الحاق درب به فریم دریچه بازدید دیواری فن کویل با لولای فلزی می رسد.در دریچه های تک درب صرفا یک لولا و در دریچه های دو درب از دو رشته لولا در دو نقطه مقابل درب های دریچه بازدید دیواری استفاده می شود.عملیات اتصال درب یا دربها به فریم دریچه بازدید دیواری بوسیله پرچ انجام می گیرد.با پرچ و اتصال فریم و درب دریچه بازدید دیواری و شکل گیریِ کامل دریچه بازدید دیواری فن کویل شیاردار لولایی نوبت به عملیات رنگ آمیزی بر کلیه سطوح دریچه بازدید دیواری فن کویل شیاردار لولایی می رسد برای تناسب و هارمونی نمای این دریچه بازدید دیواری با نمای محیط و نیز برای حفظ دریچه بازدید دیواری در برابر خط و خش و آسیبهای احتمالی از پوشش رنگ کوره ایِ پودری استاتیک استفاده می شود.به همین منظور از انواع کدزنگ برای پوشش سطوح دریچه بازدید دیواری استفاده می شود تا بهترین امکان برای ایجاد فضایی دلنشین بر روی سقف یا محل نصب دریچه بازدید دیواری حاصل آید.  پس از انجام عملیات رنگ و خارج نمودنِ دریچه بازدید دیواری از کوره رنگ برای انتقال صحیح و بدون خطرِ دریچه بازدید دیواری از کارگاه رنگ تا محل پروژه از کاور مشمایی ضخیم و ضدضربه برای پوشاندن سطوح دریچه بازدید دیواری فن کویل شیاردار لولایی بهره گرفته می شود.

الف-۴- مراحل ساخت دریچه بازدید دیواری فن کویل آلومینیومی شیاردار وزنه ای:

جنسی که برای ساخت این دریچه بازدید دیواری به کار می رود تماماً از آلومینیوم می باشد.اجزای اصلی این دریچه بازدید دیواری از دو قسمت فریم و درب تشکیل می شود و با توجه به وزنه ای بودنِ مدلِ درب این دریچه بازدید دیواری،باید گفت که برای بازکردن و بازدیدِ دستگاه،قسمت درب دریچه بازدید دیواری کاملا از فریم جداشده و کنار گذاشته می شود.در ساخت این دریچه بازدید دیواری نیز ابتدا از ساخت فریم شروع به کار می کنیم.ابعادی که برای ساخت فریم دریچه بازدید دیواری فن کویل شیاردارِ وزنه ای مدنظر قرار گرفته می شود دقیقا بر اساس ابعاد داخلیِ چهارچوبه یا حفره مربوطه می باشد،لازم به توضیح است این ابعاد در زمان سایزینگ باید بطور دقیق سایز شوند و میزان بادخوری که برای امکان نصب دریچه بازدید دیواری باید درنظرگرفته شود هنگام ساختِ دریچه بازدید دیواری در کارخانه بطور خودکار در نظر گرفته می شود.پس اولین مرحله پس از سایزینگ برش اضلاع فریم دریچه بازدید دیواری می باشد.پس از برشِ این اضلاع،باید نسبت به اتصال آنها در زوایای گونیا نسبت به هم اقدام گردد.این اتصال توسط دستگاه پرس صورت می گیرد.با ایجاد ساختار فریم دریچه بازدید دیواری شیاردار وزنه ای نوبت به ایجاد جای پیچ بر روی فریم این دریچه بازدید دیواری می رسد.با استفاده از قالب های خاص و بصورت پِرسی این جای پیچ ها در همان مراحل اولیه ساخت فریم دریچه بازدید دیواری  تعبیه می گردد که در مراحل بعد از رنگ ساختار دریچه بازدید دیواری دچار افت کیفیت نشود.این جای پیچها در دو قسمت از جمله نمای بیرونی و دیواره ی داخلیِ فریم دریچه بازدید دیواری شیاردار وزنه ای قابل ایجاد است.پس از این مرحله نوبت به ساخت درب دریچه بازدید دیواری فن کویل می رسد.ساختار درب این دریچه بازدید دیواری در قسمت های محیطی دارای لبه ی دوسانتی و در قسمت داخلی دارای شیارهای موازی به عرض ۹ و ۱۸ سانت می باشد که در قسمت وسط یا کنارهای درب دریچه بازدید دیواری ایجاد می شود.با توجه به اینکه درب دریچه بازدید دیواری فن کویل شیاردار وزنه ای بصورت وزنه ای و جداشونده از فریم دریچه بازدید دیواری طراحی و ساخته می شود باید ابعاد طولی و عرضیِ درب این دریچه بازدید دیواری نسبت به ابعاد داخلیِ فریم دریچه بازدید دیواری از هرطرف به میزان ۲ میل کمتر در نظر گرفته شود که به راحتی در داخل ساختار نگهدارنده ی فریم درقچه بازدید جانمایی گردد.این میزان بادخور باعث می شود درب دریچه بازدید دیواری در زمان کارگذاشتن و برداشتنِ آن دچار تخریب و استهلاک نگردد.ضخامت ورقی که برای ساخت درب دریچه بازدید دیواری وزنه ای شیاردار به کار می رود عمدتا یک میلیمتر می باشد،اما در ابعاد بزرگتر الزماً باید از ورق آلومینیوم ضخامت های بالاتر استفاده گردد.آنچه که باید در طراحی و ساخت این نمونه دریچه بازدید دیواری مدنظر قرار گیرد اینستکه فاصله درب دریچه بازدید دیواری فن کویل از دستگاه در حدی باشد که هنگام برداشتن یا بازکردن درب دریچه بازدید دیواری مشکلی پیش نیاید و درب دریچه بازدید دیواری فنکویل بدون گیرکردن به دستگاه یا هرمانع دیگری باز و بسته شود.  بااتمام مراحل ساخت فریم و درب دریچه بازدید دیواری فن کویل شیاردار نوبت به اجرای عملیات رنگ می رسد.جنس رنگ بکاررفته برای پوشش سطوح این دریچه بازدید دیواری از نوع الکتروستاتیک است.از کدرنگ های متنوعی نیز برای زیباتر کردنِ نمای ساختار دریچه بازدید دیواری شیاردار وزنه ای می توان بهره جست.

الف-۵- مراحل ساخت دریچه بازدید دیواری فن کویل خطی وزنه ای

این دریچه بازدید دیواری در ساختار درب خود دارای یک دریچه ورودی هوا می باشد که هوای لازم برای سیستم برگشت هوای فن کویل از معابر هوای این دریچه خطیِ فرعی تامین می شود.ابعاد و سایز معبرِ این دریچه هوا به میزان نیاز دستگاه فن کویل به هوای مازاد محیط بستگی دارد.برای ساخت این دریچه بازدید دیواری از ساخت فریم آغاز می کنیم.فریم این دریچه بازدید دیواری را از پروفیل آلومینیوم با عرض های ۳ و ۵ سانتی می توان انتخاب نمود.هریک از اضلاع فریم دریچه بازدید دیواری به میزان یک سانت از ابعاد حفره ای که قرار است دریچه بازدید دیواری بر روی آن نصب شود کوچکتر در نظر گرفته می شود.این موضوع به خاطر آنستکه هنگام نصب دریچه بازدید دیواری در محل مورد نظر خللی پدید نیاید و دریچه بازدید دیواری بدون هیچ مانعی امکان تعبیه داشته باشد.با برش اضلاع فریم دریچه بازدید دیواری خطی تمام سرهای این اضلاع با دستگاه اره برقی با زاویه ی ۴۵ درجه گوشه زنی می شود تا در زمان همچسبانیِ این اضلاع، زاویه ی ۹۰ درجه یا گونیا حاصل شود.روش اتصال گوشه های فریم دریچه بازدید دیواری خطی نیز بوسیله کرنرهای فلزی می باشد.پس از بوجود آمدن ساختار فریم دریچه بازدید دیواری خطی باید جای پیچ ها را بر روی نمای بیرونی یا داخلیِ فریم تعبیه نمود تا در زمان انجام عملیات رنگ مشکلی پدید نیاید.با توجه به وزنه ای بودنِ مدل این دریچه بازدید دیواری،ساختار پروفیل فریم طوری است که پس از ایجاد فریم از قسمت داخلیِ فریم یک نشیمن گاه برای درب پدید می آید که این موضوع باعث نگهداریِ درب دریچه بازدید دیواری خطی در ساختار دریچه بازدید دیواری می شود.مرحله بعدی در این روند،ساخت درب دریچه بازدید دیواری خطی است.جنس درب این دریچه بازدید دیواری از ورق آلومینیومی با ضخامت یک میل و بالاتر است.بر اساس ابعاد پدید آمده در فضای داخلیِ فریم دریچه بازدید دیواری خطی، یک قطعه ورق آلومینیوم برش داده می شود.ابعاد این ورق باید طوری باشد که لبه های خم کاری در دور درب را نیز شامل شود.این لبه های برای ایجاد استحکام به ساختار درب دریچه بازدید دیواری ایجاد می شوند.در اینجا نیز موضوع میزان بادخور بین ابعاد درب و ابعاد فریم مساله ای مهم محسوب می شود.در واقع برای اینکه درب دریچه بازدید دیواری هنگام باز و بسته شدن هیچ گیر و مانعی نداشته باشد باید به میزان دو تا سه میل از هر طرف کمتر در نظر گرفته شود.پس از خم کاریِ لبه های حاشیه ی درب دریچه بازدید دیواری خطی باید نسبت به برش محل تعبیه ی دریچه خطی بر روی درب دریچه بازدید دیواری اقدام کنیم.این دریچه خطی بصورت طولی بر روی درب دریچه بازدید دیواری تعبیه می شود.با نصب دریچه خطی بر دوی درب دریچه بازدید دیواری، مراحل اولیه ی ساخت  دریچه بازدید دیواری به مایان می رسد.پس از انجام این مراحل باید نسبت به انجام عملیات رنگ اقدام کنیم.این عملیات با پاشیدن رنگ پودری الکتروستاتیک بر روی سطوح داخلی و بیرونی دریچه بازدید دیواری خطی شروع و با گذاشتن دریچه بازدید دیواری در کوره رنگ ادامه می یابد.در واقع این رنگ در کوره پخته و مقاوم می شود.برای تناسب بیشترِ نمای دریچه بازدید دیواری خطی با نمای محیط از کد رنگ های بسیار زیبا و شیک می توان استفاده نمود.با خارج نمودنِ دریچه بازدید دیواری خطی از کوره رنگ برای عدم بروز آسیب به ساختار دریچه بازدید دیواری از کاور مشماییِ ضربه گیر برای پوشش این دریچه استفاده می شود تا در هنگام انتقال به پروژه و در مراحل قبل از نصب آسیبی به ساختار دریچه بازدید دیواری وارد نیاید

الف-۶-مراحل ساخت دریچه بازدید دیواری فن کویل خطی لولایی

عملکرد این دریچه بازدید دیواری بصورت لولایی بوده و درب این دریچه بازدید دیواری نیز بصورت لولایی و قفل باز و بسته می شود.برای ساخت این دریچه بازدید دیواری ابتدا سایز حفره ای که قرار است این دریچه بازدید دیواری بر روی آن حفره جانمایی شود استحصال می شود.به میزان نیم سانت از هر طرف برای باخور در نظر گرفته می شود تا هنگام نصب دریچه بازدید دیواری در محل خود مشکلی پدید نیاید.جنس فریم دریچه بازدید دیواری خطی لولایی نیز از پروفیل آلومینیومی با عرض ۳ و ۵ سانتیمتر است.ابعاد طولی و عرضیِ فریم دریچه بازدید دیواری خطی لولایی بوسیله ی گوشه ها یا کُرنرهای فلزی به هم متصل شده و تشکیل ساختار چهارگوشی به نام فریم را می دهند.با آماده شدن فریم دریچه بازدید دیواری خطی لولایی در همین مرحله جاپیچ هایی که قرار است هنگام نصب دریچه بازدید دیواری به نصب دریچه بازدید دیواری کمک کنند بر روی نمای بیرونی یا داخلیِ فریم دریچه بازدید دیواری تعبیه می شوند تا ساختار فریم دریچه بازدید دیواری خطی به لحاظ ساخت تکمیل شود.پس از این مرحله باید نسبت به تدوین ساختار درب دریچه بازدید دیواری خطی لولایی اقدام کرد.با توجه به لولایی بودنِ مدل درب این دریچه بازدید دیواری ابعاد طولی و عرضیِ درب این دریچه بازدید دیواری به میزان نیم سانت با ابعاد داخلی فریم دریچه بازدید دیواری کوچکتر در نظر گرفته می شود.این کسر سایز برای سهولت در عملکرد درب دریچه بازدید دیواری می باشد.لبه های کناریِ درب این دریچه بازدید دیواری را به میزان ۱.۵ تا ۲ سانت با زاویه ۹۰ درجه خمکاری می کنیم تا داز دفرمه شدن یا تاب برداشتنِ درب دریچه بازدید دیواری جلوگیری شود.در یکی از حاشیه های خم کاری شده ی درب دریچه بازدید دیواری خطی لولا نصب می شود.این لولا از یک طرف به درب و از سوی دیگر به دیواره ی داخلیِ فریم دریچه بازدید دیواری متصل می شود.در داخل ساختار درب این دریچه بازدید دیواری یک مقطع گریلی که با دریچه خطی پوشش داده می شود وجود دارد که هوای بیرون را به داخل محفظه ی دستگاه فن کویل هدایت می کند.در واقع این دریچه خطی تعادل هوایی را بین داخل و خارج دریچه بازدید دیواری فن کویل برقرار می کند.با توجه به لولایی بودنِ مدلِ این دریچه بازدید دیواری برای بستن دبر این دریچه بازدید دیواری از انواع قفل از جمله قفل زیمنس استفاده نی شود.تعداد این قفل ها بر روی درب دریچه بازدید دیواری خطی لولایی،به ابعاد و سایز دریچه مربوط می شود.با اتمام مراحل ساخت فریم و درب دریچه بازدید دیواری باید برای انجام عملیات رنگ اقدام شود.جنس رنگ پوشش دریچه بازدید دیواری خطی لولایی نیز از نوع پودری الکتروستاتیکِ کوره ای می باشد.پس از اتمام رنگ کاری،باید دریچه بازدید دیواری خطی لولایی را در درون مشمای ضدضربه کاور نمود و به محل پروژه ارسال کرد.

الف-۷- مراحل ساخت دریچه بازدید دیواری فن کویل مشبک وزنه ای

جهت سهولت در انتقال هوای برگشت دستگاه فن کویل از محیط به سمت دستگاه از دریچه بازدید دیواری مشبک لولایی می توان استفاده نمود.شبکه های لانه زنبوری ِ تعبیه شده بر روی قسمتی از درب این دریچه بازدید دیواری باعث می شود هوا به راحت ترین و سریعترین شکل ممکن عبور داده شود و دستگاه فن کویل به راحتی امکان سیرکولاسیون داشته باشد.برای ساخت این دریچه بازدید دیواری لزوماً ابتدا قابی که قرار است دریچه بازدید دیواری بر روی آن تعبیه گردد یایز می شود،سپس بر اساس این سایزهای طولی و عرضی اقدام به برش اضلاع فریم دریچه بازدید دیواری مشبک می شود.این اضلاع بلافاصله با ارّه برقی با زاویه ۴۵ درجه گوشه زنی می شود تا پس از اتصال به هم،ساختاری کاملا گونیا پدید آید.برای اتصال این اضلاع به هم نیز از قطعات فلزی به نام کُرنر استفاده می شود که به حالت پِرسی از پشت کار باعث تثبیت ساختار چهارگوشِ فریم دریچه بازدید دیواری مشبک می شود.با توجه به وزنه ای بودنِ ساختار این دریچه بازدید دیواری و نیاز به نشیمن گاهی که درب این دریچه بازدید دیواری در محل خود دارد باید نوع پروفیل ِ فریم این دریچه بازدید دیواری را از مدل پروفیل با سه پری انتخاب نمود که پس از ایجاد ساختار فریم دریچه بازدید دیواری بتوان درب دریچه بازدید دیواری را بر روی آن جانمایی نمود.با اتصال اضلاع چهارگانه ی فریم دریچه بازدید دیواری مشبکِ وزنه ای،باید جای پیچ های نگهدارنده ی فریم دریچه بازدید دیواری را بر روی نمای بیرونی یا داخلیِ فریم دریچه بازدید دیواری ایجاد نمود.این جاپیچ ها که به خزینه پیچ هم معروف هستند توسط یک قالب مخصوص بصورت پِرسی بر روی فریم دریچه بازدید دیواری به تعداد استاندارد ایجاد می شوند تا در زمان نصب بتوانند ساختار دریچه بازدید دیواری را در محل مورد نطر به خوبی حفظ کنند.عرض پروفیل آلومینیومیِ فریم دریچه بازدید دیواری مشبک با دو سایز ۳ و ۵ سانتی قابل کاربرد است.ابعاد فریم دریچه بازدید دیواری مشبک از هرسو به میزان نیم سانت نسبت به قالب فریمِ حفره کوچکتر در نظر گرفته می شود تا به راحتی امکان جانمایی د محل خود را داشته باشد.با اتمام ساخت فریم دریچه بازدید دیواری باید بر روی مراحل ساخت درب دریچه بازدید دیواری مشبکِ وزنه ای تمرکز کنیم.طول و عرض درب دریچه بازدید دیواری متناسب با طول و عرض فریم دریچه بازدید دیواری محایبه و طراحی می شود.از آنجا که مدلِ این دریچه بازدید دیواری وزنه ای می باشد،بادخوری که برای جانماییِ درب بر روی فریم دریچه بازدید دیواری باید در نظر داشت از هرطرف ۲ میل می باشد.برای جلوگیری از هرنوع تاب خوردگی و دفرمه شدنِ ساختار درب دریچه بازدید دیواری مشبک،باید دورتادورِ درب دریچه بازدید دیواری مشبک را یک لبه ی ۲ سانتی ایجاد کنیم تا درب دریچه بازدید دیواری یک حالت کاملا ایستا به خود بگیرد.برای ایجاد حفره های مشبکِ هوا باید یک قسمت از درب دریچه بازدید دیواری را که به محل مکشِ دستگاه فن کویل است را به میزان متناسب برش دهیم و شبکه های لانه زنبوری را در این فضا بر روی درب دریچه بازدید دیواری جانمایی کنیم.برای جلوگیری از تردد حشرات یا گردوخاک از محفطه داخلیِ دریچه بازدید دیواری به سمت بیرون یا بالعکس،می توان از یک توری آلومینیومی استفاده نمود تا به راحتی بتوان این معضل را رفع نمود.ضخامت ورق درب دریچه بازدید دیواری مشبک که از جنس آلومینیوم می باشد در ابعاد معمولی به میزان یک میل و در ابعاد بزرگتر به میزان ۱.۲۵ و حتی ۱.۵ میل هم افزایش می یابد.چون ساختار و عملکردِ این دریچه بازدید دیواری بصورت وزنه ای می باشد،دیگر نیازی به لولا یا قفل برای درب این دریچه بازدید دیواری نیست و تنها نکته ای که باید در کاربرد این دریچه بازدید دیواری که بصورت وزنه ای عمل می کند اینستکه فاصله درب دریچه بازدید دیواری تا دستگاه فن کویل حداقل باید ۱۰ سانتیمتر باشد تا به راحتی بتوان درب دریچه بازدید دیواری را به راحتی باز و بست نمود.با اتمام مراحل ساخت فریم و درب دریچه بازدید دیواری باید نسبت به رنگ آمیزی و پوشش دریچه بازدید دیواری مشبک وزنه ای اقدام شود.این موضوع هم باعث محافظت ساختار دریچه بازدید دیواری در برابر ضربه و صدمات احتمالی می شود و هم باعث زیبایی و تناسب رنگ نمای دریچه بازدید دیواری با رنگ و نمای محیط می شود.به همین منظور از کد رنگ های بسیار شیک و متنوع می توان بهره گرفت تا بهترین هارمونی و تناسب بین پوشش دریچه بازدید دیواری با نمای محیطی پدید آید.جنس رنگی که برای پوشش سطوح دریچه بازدید دیواری استفاده می سود از التروستاتیک است که در کوره پخته می شود.با اتمام عملیات رنگ و خروج دریچه بازدید دیواری مشبکِ وزنه ای از کوره ی رنگ، آنرا با یک کاور مشماییِ ضربه گیر،کاور می کنیم تا در مسیر انتقال به پروژه و محل نصب دچار آسیب نشود.

الف-۸- مراحل ساخت دریچه بازدید دیواری فن کویل مشبک لولایی

این دریچه بازدید دیواری فن کویل دارای درب لولایی می باشد که از طریق قفلِ تعبیه شده بر روی درب آن باز و بسته می شود.دو بخشِ اصلیِ این دریچه بازدید دیواری عبارت از فریم و درب می باشد که بر روی درب این دریچه بازدید دیواری یک دریچه فرعیِ مشبک تعبیه می شود.در واقع شبکه های لانه زنبوریِ این دریچه داخلی که بر روی درب دریچه بازدید دیواری قرار دارد هوای لازم برای سیرکولاسیونِ دستگاه فن کویل را تامین می کند.شروع ساخت این دریچه بازدید دیواری با طراحیِ فریم آن می باشد.این طراحی با سایزینگ چهارچوبه ای که قرار است دریچه بازدید دیواری بر روی آن تعبیه شود آغاز می شود.پس از سایزینگِ حفره ی مربوطه،اضلاع فریم با احتساب نیم سانت بادخور از هر طرف با ارّه برقی برش داده می شوند.برش های اولیه که بصورت صاف می باشد با برش های ۴۵ درجه ترمیم می شود تا در زمان اتصال گوشه های فریم دریچه بازدید دیواری،گوشه های دریچه بازدید دیواری بصورت کاملا گونیا امکان تشکیل یک چهارچوبه ی منظم را داشته باشند.برای اتصال اضلاع فریم دریچه بازدید دیواری به هم از ۴ عدد کُرنر یا گوشه ی فلزی بهره جسته می شود.این کرنرها در پشت هریک از گوشه های فریم در درون قالب قرار گرفته و با یک ضربه که توسط دستگاه پِرسِ اتوماتیک به آنها وارد میشود عملِ اتصال اضلاع فریمِ دریچه بازدید دیواری به هم را به بهترین شکل به انجام می رسانند.با اتصال اضلاع فریم و تشکیل چهارچوبه فریم دریچه بازدید دیواری باید بلافاصله نسبت به ایجاد جای پیچ بر روی نمای بیرونی یا داخلیِ فریم دریچه بازدید دیواری اقدام گردد.این عمل باعث می شود تا بعد از عملیات رنگ به واسطه ایجاد جای پیچ آسیبی به ساختار فریم دریچه بازدید دیواری وارد نشود.با آماده شدن فریم دریچه بازدید دیواری مشبکِ لولایی به مرحله بعد که همان ساخت و الحاق درب دریچه بازدید دیواری مشبک به فریم می باشد وارد می شویم.ابعاد داخلیِ فریم دریچه بازدید دیواری تعیین کننده ی ابعاد دبر دریچه بازدید دیواری می باشد.با توجه به اینکه مدلِ درب این دریچه بازدید دیواری بصورت لولایی می باشد باید علاوه بر دو میل بادخور،در سمتی که لولا نصب خواهد شد به میزان ۴ میل نیز بصورت مازاد برای بادخور در نظر گرفته شود تا درب دریچه بازدید دیواری مشبکِ لولایی هنگام عملکرد به هیچ عنوان به مانعی برخورد نداشته باشد و به راحتی باز و بسته شود.تمامیِ اضلاع درب دریچه بازدید دیواری مشبک به میزان دو سانت بیشتر در نظر گرفته می شود تا پس از خم کاری، درب حالت ایستا و محکم به خود بگیرد.پس از خم کاریِ اضلاعِ درب دریچه بازدید دیواری باید میزان فضایی که قرار است دریچه مشبک بر روی درب دریچه بازدید دیواری اشغال کند را برش می دهیم و دریچه مشبکی را از قبل آماده کردیم بر روی این محل تعبیه و تثبیت می کنیم.ابعاد و سایز این دریچه فرعیِ مشبک به میزان هوایی که دستگاه باید از محیط تغذیه کند بستگی دارد.بدیهی است هرچه میزان هوای لازم از محیط بیشتر باشد،ابعاد این دریچه مشبک بزرگتر می شود.پس از تعبیه دریچه مشبک بر روی درب این دریچه بازدید دیواری باید جای قفل های زیمنس بر روی نقاط مشخص بصورت پِرسی سوراخ گردد که بتوان پس از عملیات رنگ قفل ها را در این محل ها جانمایی نمود.برای اتصال درب به فریم دریچه بازدید دیواری مشبکِ لولایی،از لولای فلزی استفاده می شود.معمولا این لولا در طول درب و فریم دریچه بازدید دیواری تعبیه می شود تا بتواند با بیشترین مقدارِ نگهدارندگی،ایفای نقش کند.پس از ساخت درب و فریم دریچه بازدید دیواری مشبکِ لولایی،وارد مرحله ی رنگ آمیزی دریچه بازدید دیواری می شویم.نوع رنگ پوشش سطوح دریچه بازدید دیواری مشبکِ لولایی از جنس الکتروستاتیک می باشد که در کوره پخته می شود.برای زیبایی و ایجاد نمایی دکوراتیو از کدرنگ های متنوع می توان بهره گرفت.
