کلاهک اچ

کلاهک اچ

کلاهک اچ از قدیمی ترین انواع کلاهک های بام به شمار می آید.ساختارِ کلاهک اچ تشکیل یافتهکلاهک اچ h از یک پایه و دو عدد باله که بوسیله یک رابط که برروی پایه قرار می گیرد به هم متصل می شوند.

در واقع به لحاظ اصول نظام مهندسی کلاهک اچ از تمام استانداردهای لازم جهت قرارگیری در بالاترین نقطه ی لوله های دودکش برخوردار است.

کلاهک اچ را به لحاظ مَتریال از انواع ورق از قبیل ورق گالوانیزه ، ورق روغنی یا سیاه و حتی استیل می توان تولید نمود، که در نوع گالوانیزه ،نیازی به رنگ یا پوشش سطح خارجی نمی باشد.اما در نوع ورق سیاه یا روغنی ، جهت جلوگیری از اکسیدشدن و زنگ زدگیِ سطحِ کلاهک اچ، از پوشش رنگ کوره ای بر سطح کلاهک اچ استفاده می شود.

کلاهک اچ به لحاظ ساختار نیز به دو صورت گرد و چهارگوش بنا به سفارش کارفرما تولید و عرضه می گردد.

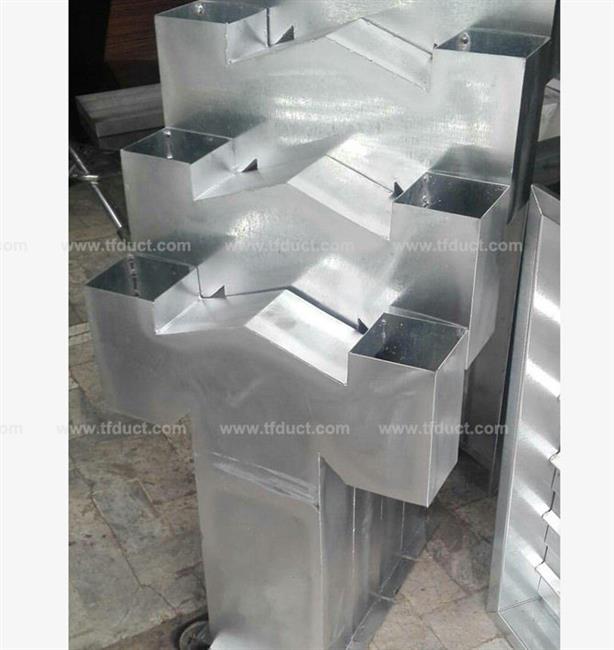

کلاهک اچ چهارگوش نیز هم می تواند از ورق گالوانیزه و هم ورقِ سیاه و روغنی و حتی ورق رنگی یا استیل تولید گردد.

ضخامت کلاهک اچ چهارگوش فارغ از نوع جنس در ضخامتهای ۰.۴ ، ۰.۵ ، ۰.۶ ، ۰.۷ ، ۰.۸ ، ۰.۹ ، ۱ ، ۱.۲۵ ، ۱.۵ ، ۲ ، ۳ ، ۴ و حتی ۵ میل در ابعاد سفارشی تولید می گردد.لازم به ذکر است کلاهک اچ چهارگوش در ضخامتهای یک و نیم میل به بالا بصورت جوشی ساخته می شود.

کلاهک اچ گرد را نیز می توان از ورق گالوانیزه ،،سیاه، روغنی ،ورق رنگی و همچنین از ورق استیل توللید نمود.

کلاهک اچ گرد را نیز دقیقا ً می توان از ورقهایی با ضخامت ورقِ ِکلاهک چهارگوش بصورت سفارشی تولید نمود.

کلاهک اچ گرد را در قطرهای دلخواه از قطر 6 سانت به بالا ، هم بصورتِ درز طولی و هم درزجوشی تولید نمود.

از جمله نکاتی که باید در ساخت کلاهک اچ موردِ دقت قرار گیرد این است که ساختار و زوایای باله های کلاهک اچ باید طوری طراحی و ساخته شود که از امکانِ نفوذ آب باران و برف به سیستم رایزرِ دودکش جلوگیری شود.

کلاهک اچ را لزوما باید بصورت عمودی نصب نمود و حتما از نصب آن بر سرِ لوله هایی که بصورت افقی قرار گرفته اند خودداری نمود، زیرا این حالت باعث تجمیعِ دود و آلاینده ی لوله های دودکش می شود و موجب پس زدنِ دود به داخل سیستم دودکش می گردد.

استفاده از ورق ضخیم برای ساخت کلاهک اچ نیز می تواند از عواملِ ماندگاری و افزایش عمرمفیدِ کلاهک اچ گردد.

از نکات بارز در نصب کلاهک اچ این است که کلاهک اچ را حداقل  ۶۰ سانتیمتر بالاتر از سطح بام نصب و تعبیه نمود.

لطفا جهت کسب اطلاعات بیشتر برای خرید یا سفارش کلاهک اچ ، با مسئول مشاوره و فروش شرکت به شماره های ۰۹۱۲۱۲۳۳۹۴۲  و ۶۶۰۰۰۳۶۵ تماس حاصل فرمایید.
