دریچه بازدید فن کویل

دریچه بازدید فن کویل

به منظور دسترسی و تعمیر و نگهداری دستگاه فن کویل و دمنده و مکنده هایی که در سقف تعبیهدریچه بازدید فن کویل می شوند از این نوع دریچه استفاده می شود.

ابعاد و سایز این دریچه به ابعاد دستگاه دمنده یا مکنده وابسته است. این نوع دریچه از دو نوع لولایی و وزنه ای تشکیل می شود که هر نوع از این دریچه های لولایی و وزنه ای به انواع مختلف از قبیل گل سقفی ، گریل دار ، معمولی ، مشبک و خطی تقسیم می شود. البته لازم به ذکر است این نوع دریچه نیز از دو نوع متریال آلومینیومی و چوبی (MDF) ساخته می شود. برای پوشش دریچه های آلومینیومی از رنگ کوره ای و برای دریچه های چوبی از پوشش پلی یورتان استفاده می شود.

انواع دریچه بازدید فن کویل آلومینیومی:

۱- دریچه بازدید فن کویل ساده بدون مکش

۲- دریچه بازدید فن کویل ساده با گریل مکش ۹ سانتی

۳- دریچه بازدید فن کویل ساده با گریل مکش ۱۸ سانتی

۴- دریچه بازدید فن کویل خطی یک طرفه

۵- دریچه بازدید فن کویل خطی دوطرفه

۶- دریچه بازدید فن کویل خطی طرح دریچه اسلوت

۷- دریچه بازدید فن کویل مشبک

۸- دریچه بازدید فن کویل گل سقفی(تک گل)

۹- دریچه بازدید فن کویل گل سقفی(دو گل)

۱۰- دریچه بازدید فن کویل خطی کله قتدی

لازم به توصیح است تمام نمونه های دریچه بازدید فن کویل که ذکر شد را هم میتوان بصورت وزنه ای و هم بصورت لولایی با قفل تولید و عرضه نمود.

 مشخصات فنیِ دریچه های بازدید فن کویل:



دریچه بازدید فن کویل ساده:

برای بازدید و تعمیر فن کویل هایی که مکش و تامینِ هوای سیستم برگشت از طریق داکتی که به فضای محیط مرتبط است، نیازی به ایجاد منفذ روی درب دریچه بازدید فن کویل نیست و درب دریچه بصورت ورق ساده و بدون شیار ساخته می شود.

دریچه بازدید فن کویل ساده با دو مدل وزنه ای و لولایی با قفل زیمنس تولید می گردد. دریچه بازدید فن کویل لولایی به وسیله قفل زیمنس بسته می شود اما دریچه بازدید وزنه ای هنگام تعمیر یا بازدید فن کویل، کاملا از چهارچوب فریمِ دریچه جدا و بعد از بازدید مجددا در محل خود جانمایی می شود.

دریچه بازدید فن کویل ساده را می توان هم بصورت پیچ از رو و هم بصورت پیچ از داخل( پیچ مخفی) ،در جای خود نصب نمود.

بنا به ابعاد دریچه بازدید فن کویل ،ضخامت ورقِ دربِ دریچه تعیین می گردد.

فریم دریچه بازدید فن کویل با دوسایز ۳ و ۵ سانتی قابل عرضه میباشد.

سطح دریچه بازدید فن کویل با رنگ کوره ای در رنگهای متنوع از قبیل سفید،کرم،مشکی،طوسی و... پوشش داده می شود.

دریچه بازدید فن کویل ساده با گریل ۹ و ۱۸ سانتی

از دریچه بازدید فن کویل ساده با گریل ،برای بازدید و تعمیرِ فنکویل هایی که باید هوای برگشت از طریق دریچه بازدید به دستگاه برسد استفاده می شود. ساختارِ این دریچه به لحاظ شکلی بسیار شبیه به دریچه بازدید فن کویل ساده است. گریل ها یا شیار این نوع دریچه بازدید در طولهای ۹ و ۱۸ سانتی روی درب دریچه بصورت عمودی یا افقی قابل ایجاد است. عرص گریل و تعداد گریل های روی درب دریچه بازدید فن کویل به قدرت مکشِ دستگاه فن کویل مربوط است، یعنی هرچه قدرت مکش دستگاه بالا باشد تعداد گریل های ایجاد شده در بدنه درب دریچه بازدید بیشتر می شود، گاهی اوقات این گریلها در یک ردیف و بعضی اوقات در دو ردیفِ موازی روی درب دریچه بازدید فن کویل ایجاد می شود که هوای لازم برای مکش دستگاه به وفور و میزان مورد نیاز در دسترس دستگاه قرار گیرد. اگر قرار باشد یک ردیف گریل روی درب دریچه بازدید فن کویل ایجاد شود این یک ردیف را هم می توان در آکس درب دریچه بازدید فن کویل و هم در یک سومِ عرضِ درب دریچه بازدید فن کویل ایجاد نمود.محل ایجاد گریل روی درب دریچه بازدید فن کویل دلایل مختلفی دارد که از جمله مهمترین دلایل می توان به نزدیکیِ مجرای ورود هوا به نقطه ی مکنده ی دستگاه اشاره کرد.

درب دریچه بازدید فن کویل با گریل را می توان هم به صورت لولایی و هم به صورت وزنه ای تعبیه نمود، البته اگر فاصله ی زیر دستگاه فن کویل با افقِ سقفی که قرار است دریچه بازدید فن کویل در ان نصب گردد کم باشد امکانِ استفاده از دریچه وزنه ای وجود ندارد و الزاما باید از درب لولایی استفاده کرد که بازشوی درب دریچه بازدید فن کویل به بیرون باشد و هیچ محدودیتی برای باز کردن درب دریچه بازدید فن کویل وجود نداشته باشد.

دریچه بازدید فن کویل را هم می توان بصورت پیچ از رو نصب نمود و هم بصورت پیچ از داخل(پیچ مخفی)، که حالتِ پیچ از تو باعث می شود نمای دریچه شکیل تر به نظر برسد، اما عمدتا در دریچه بازدید فن کویل لولایی به خاطر محدودیت در نصب، حالت پیچ از رو به کار میرود.

فریم دریچه بازدید فن کویل ساده با گریل به دوصورت ۳ و ۵ سانتی قابل تولید و عرضه می باشد.

در حالتی که درب دریچه بازدید فن کویل با گریل، بصورت لولایی ساخته میشود درب دریچه بازدید فن کویل با قفل های زیمنس که روی درب دریچه تعبیه میشود قابل باز و بسته شدن است.

سطح دریچه بازدید فن کویل ساده گریل دار، به وسیله رنگ کوره ای در رنگهای متنوع از قبیل سفید، کرم،قهوهای، مشکی،طوسی و... قابل رنگ امیزی و ارایه می باشد.

دریچه بازدید فن کویل خطی یک و دوطرفه

از دریچه بازدید فن کویل خطی نیز جهت تعمیر و بازدید دستگاههایی که لزوما باید هوای برگشت را از محیط زیرِ فن کویل دریافت کنند استفاده می شود.این نوع دریچه بازدید فن کویل در واقع ترکیبی از دریچه بازدید ساده با دریچه خطی یک یا دوطرفه است.

دریچه خطی منصوب بر روی بدنه ی اصلیِ دریچه بازدید فن کویل با منافذی موازی و ابعادی متناسب با بدنه ، این امکان را می دهد که هوای کافی جهت پشتیبانیِ هوای برگشتِ دستگاه ،بطور مستقیم توسط دریچه بازدید فن کویل از محیط تامین گردد.

درب دریچه بازدید فن کویل خطی به دو صورتِ وزنه ای و لولایی باز و بسته می شود.

فریم دریچه بازدید فن کویل خطی نیز با دو سایز ۳ و ۵ سانتی قابل تولید می باشد.

دریچه بازدید فن کویل خطی یک طرفه با زاویه ای که دارد می تواند هوا را از یک سو مکش کند و بیشتر در جاهایی که یک بُعد دریچه به دیوار نزدیک است استفاده می شدود.

دریچه بازدید فن کویل خطی دوطرفه نیز بصورتِ زاویه دار از دوطرف هوای محیط را وارد محفظه ی دریچه بازدید فن کویل میکند و این دریچه بیشتر در جاهایی استفاده می شود که دریچه بازدید فن کویل از دیوارها فاصله لازم را دارد و از هر دوطرف هوای محیط را جذب می کند.

دریچه بازدید فن کویل خطی را هم می توان بصورت پیچ از رو و هم بصورت پیچ مخفی نصب و تعبیه نمود.

اگر درب دریچه بازدید فن کویل خطی لولایی باشد برای قفل کردنِ آن از قفل زیمنسی استفاده می گردد.

سطحِ بدنه ی دریچه بازدید فن کویل خطی ،بوسیله رنگ کوره ای در رنگ های متنوع متناسب با رنگ فضای محیط قابل رنگ آمیزی می باشد.

تعداد قفل های دریچه بازدید فن کویل متناسب با ابعاد دریچه می تواند متغیر باشد.

ضخامت ورق آلومینیومِ استفاده شده در بدنه دریچه بازدید فن کویل خطی بسته به ابعاد دریچه بازدید قابلِ افزایش می باشد.

دریچه بازدید فن کویل مشبک

دریچه بازدید فن کویل مشبک برای بازدید و تعمیرِ دستگاههایی استفاده می شود که هوای برگشتِ دستگاه را با کمترین مزاحمت و بیشترین مقدار به دستگاه منتقل کنند.

در واقع شبکه های موجود در قسمتِ مشبکِ دریچه بازدید فن کویل جریانِ هوا را بصورت مستقیم و آزاد به دستگاه تزریق می کند و از هر گونه افت فشار جلوگیری به عمل می آورد.

از دریچه بازدید فن کویل مشبک همچنین برای هماهنگیِ بیشترِ نمای دریچه بازدید فن کویل با دریچه دمنده مشبک استفاده می گردد.

دریچه بازدید فن کویل مشبک نیز دریچه ای است از ترکیبِ یک دریچه بازدید فنکویل ساده و دریچه مشبک، که ابعاد دریچه مشبک باید با ابعاد دریچه اصلیِ بازدید فن کویل متناسب و هماهنگ باشد که هم ترکیبِ نمای دریچه بازدید فن کویل دارای تناسب باشد و هم میزانِ هوای ورودی از قسمت دریچه مشبک به داخل محفظه ی دریچه بازدید کنترل و مدیریت شود.

دریچه بازدید فن کویل مشبک از دو نوع فریم ۳ و ۵ سانتی قابلیتِ تولید و عرضه دارد.

درب دریچه بازدید فن کویل مشبک به دو صورت وزنه ای و لولایی با قفل زیمنس تعبیه می گردد.

دریچه بازدید فن کویل مشبک هم بصورتِ پیچ از رو و هم بصورت پیچ مخفی قابل نصب می باشد.

بدنه دریچه بازدید فن کویل مشبک در رنگ های گوناگون و متناسب با محیط سطح بصورت رنگ کوره ای پوشش داده می شود.

قسمت اصلی و داخلیِ دریچه بازدید فن کویل معمولا از ورق آلومینیوم به ضخامت یک میل تولید می شود، که این ضخامت با توجه به ابعادِ دریچه بازدید فن کویل قابل افزایش می باشد.

در صورتیکه درب دریچه بازدید فن کویل مشبک بصورت لولایی باشد برای بستن درب دریچه بازدید فن کویل از قفل زیمنسی استفاده می شود که تعداد این قفل ها بنا به ابعاد دریچه و کوچکی و بزرگیِ دریچه می تواند متغیر باشد.

دریچه بازدید فن کویل خطی کله قندی

دریچه بازدید فن کویل خطی کله قندی برای بازدید و تعمیرِ دستگاههایی به کار می رود که مکشِ دریچه بازدید فن کویل از طریقِ دریچه خطی کله قندیِ تعبیه شده بر روی بدنه ی دریچه بازدید فن کویل انجام می پذیرد و دلیلِ نامگذاریِ این دریچه بنام دریچه بازدید فن کویل خطی کله قندی نیز وجودِ این دریچه خطی می باشد.

در واقع دریچه خطی کله قندی وظیفه ی هوارسانیِ دریچه بازدید را به عهده میگیرد.

در فضاهایی که از دریچه بازدید فن کویل خطی کله قندی استفاده میشود برای دمشِ هوا نیز از همین نوع دریچه خطی کله قندی استفاده می شود.

دریچه بازدید فن کویل خطی کله قندی دارای دو مدل درب بصورت لولایی و وزنه ای می باشد.

درب دریچه بازدید فن کویل خطی کله قندیِ لولایی بوسیله قفل زیمنسی باز و بسته می شود.

نصبِ دریچه بازدید فن کویل خطی کله قندی به دو صورت پیچ از رو و پیچ مخفی در محل خود نصب و تعبیه می گردد.

سطوح دریچه بازدید فن کویل خطی کله قندی با رنگ کوره ای در انواع رنگهای متنوع از قبیل سفید،کرم و... قایل رنگ آمیزی می باشد.

ورقِ قسمت داخلیِ درب دریچه بازدید فن کویل خطی عمدتاً دارای ضخامتِ یک میلیمتر می باشد اما درصورت بالا بودنِ سایز و ابعاد دریچه بازدید فن کویل این ضخامت می تواند بیشتر شود.

دریچه بازدید فن کویل خطی کله قندی از دو نوع فریم به اندازه های ۳ و ۵ سانتی درست می شود.




جهت کسب اطلاعات بشتر برای خرید یا سفارش دریچه یازدید فن کویل لطفا با مسئول مشاوره و فروش شرکت به شماره های 09121233942 و66000365 تماس حاصل فرمایید.



برای کسب اطلاعات تکمیلی برچسب های مرتبط را کلیک بفرمایید:

دریچه بازدید پلاستیکی

دریچه زیر فن کویل

دریچه دسترسی فن کویل

تهویه مارکت


گالری تصاویر دریچه بازدید فن کویل
دریچه چوبی هوا
مقالات دریچه بازدید فن کویل

 دریچه بازدید فن کویل خطی کله قندی

دریچه بازدید فن کویل خطی کله قندی برای بازدید و تعمیرِ دستگاههایی به کار می رود که مکشِ دریچه بازدید فن کویل از طریقِ دریچه خطی کله قندیِ تعبیه شده بر روی بدنه ی دریچه بازدید فن کویل انجام می پذیرد و دلیلِ نامگذاریِ این دریچه بنام دریچه بازدید فن کویل خطی کله قندی نیز وجودِ این دریچه خطی می باشد.

در واقع دریچه خطی کله قندی وظیفه ی هوارسانیِ دریچه بازدید را به عهده میگیرد.

در فضاهایی که از دریچه بازدید فن کویل خطی کله قندی استفاده میشود برای دمشِ هوا نیز از همین نوع دریچه خطی کله قندی استفاده می شود.

دریچه بازدید فن کویل خطی کله قندی دارای دو مدل درب بصورت لولایی و وزنه ای می باشد.

درب دریچه بازدید فن کویل خطی کله قندیِ لولایی بوسیله قفل زیمنسی باز و بسته می شود.

نصبِ دریچه بازدید فن کویل خطی کله قندی به دو صورت پیچ از رو و پیچ مخفی در محل خود نصب و تعبیه می گردد.

سطوح دریچه بازدید فن کویل خطی کله قندی با رنگ کوره ای در انواع رنگهای متنوع از قبیل سفید،کرم و... قایل رنگ آمیزی می باشد.

ورقِ قسمت داخلیِ درب دریچه بازدید فن کویل خطی عمدتاً دارای ضخامتِ یک میلیمتر می باشد اما درصورت بالا بودنِ سایز و ابعاد دریچه بازدید فن کویل این ضخامت می تواند بیشتر شود.

دریچه بازدید فن کویل خطی کله قندی از دو نوع فریم به اندازه های ۳ و ۵ سانتی درست می شود.

دریچه بازدید فن کویل طرح اسلوت

در فضاهایی که برای دمشِ هوای دستگاههای فن کوئل از دریچه اسلوت استفاده گردیده، برای هماهنگی و تناسب بیشتر در طراحیِ داخلی و معماریِ ساختمان، برای مدلِ دریچه بازدید فن کویل نیز از مدلِ خطیِ اسلوت استفاده می شود.

در واقع دریچه طرح اسلوت که بر روی بدنه دریچه بازدید نصب می شود وظیفه هوارسانیِ برگشتِ دستگاه را به عهده میگیرد.

زیبایی و دکوراتیو بودنِ دریچه طرح اسلوت بر روی دریچه بازدید فن کویل اسلوت از جمله مزایای اصلیِ این نوع دریچه بازدید می باشد.

جنس دریچه بازدید فن کویل طرح اسلوت از آلومینیوم می باشد.

فریمِ دریچه بازدید فن کویل طرح اسلوت به دو صورتِ ۳ و ۵ سانتی قابلِ ساخت می باشد.

درب دریچه بازدید فن کویل طرح اسلوت به دو صورت وزنه ای و لولایی ساخته می شود، که در نوعِ لولایی ، درب دریچه بازدید فن کویل با قفل های زیمنسی که بر روی درب تعبیه شده،باز و بسته می شود.

سطحِ کلیِ بدنه دریچه بازدید فن کویل طرح اسلوت بوسیله رنگ کوره ای در رنگهای متنوع پوشش داده میشود.

تعدادِ قفل های دربِ دریچه بازدید فن کویل طرح اسلوت معمولا دو عدد می باشد که بنا به بزرگیِ درب دریچه، این تعداد بیشتر هم می کردد.

دریچه بازدید فن کویل طرح اسلوت به دو صورتِ پیچ از رو و پیچ از داخل( پیچ مخفی) در محلِ مورد نظر نصب و تعبیه می گردد.

دریچه بازدید فن کویل گل سقفی

دریچه بازدید فن کویل گل سقفی دارای کادر محیطی بصورتِ پرّه ی پله ای رو به داخل در یک ردیف یا دو ردیف در حاشیه یا داخلِ درب دریچه بازدید می باشد.

این حفره ی چهارگوشِ یک و دوردیفه درواقع منفذِ ورود هوای برگشت دریچه بازدید فن کویل می باشد.

در اصطلاحِ کارگاهی، به هر یک از این حفره های ورودِ هوا گل سقفیِ دریچه بازدید فن کویل می گویند.

اگر این حفره ی چهارگوش بصورت واحد باشد به این نوع دریچه بازدید، دریچه بازدید فن کویل تک گل، و اگر این حفره چهارگوش بصورت دوبل بر روی دریچه بازدید فن کویل تعبیه گردد، دریچه بازدید فنکویل را دریچه بازدید فن کویل دوگل نامیده می شود.

درب دریچه بازدید فن کویل گل سقفی نیز با دو حالت وزنه ای و لولایی باز و بسته می شود.

برای کاربردهای گوناگون می توان فریمِ  دریچه بازدید فن کویل را به دو صورت ۳ و ۵ سانتی استفاده نمود.

جنس دریچه بازدید فن کویل گل سقفی تماماً از آلومینیوم بوده و بسته به ابعاد دریچه بازدید فن کویل می توان ضخامت ورقِ درب آن را بالاتر انتخاب نمود.

پوششِ بدنه ی دریچه بازدید فن کویل از رنگ کوره ای در انواع متنوع از قبیل سفید، کرم و... می باشد.

دریچه بازدید فن کویل گل سقفی را می توان بصورت پیچ مخفی یا پیچ از رو در محل خود نصب نمود.







دریچه بازدید فن کویل پرّه z

دریچه بازدید فن کویل پرّه zاز جمله دریچه هایی است که شیارهای ورود هوا به داخل محفظه دریچه بازدید بصورت گریل های پرّه ای با طرحِ خم به شکل z ساخته می شود.

این پرّه های zشکل بصورت موازی در یک وجه یا دو وجهِ طولِ درب دریچه بازدید فن کویل تعبیه می گردد و امکانِ ترددِ هوا به داخل و بیرونِ دستگاه فن کویل را ایجاد می کند.

تعدادِ پرّه های zدر روی دریچه بازدید فن کویل به میزانِ فشارِ مکشِ دستگاه بستگی دارد.

برای شکیل شدنِ نمای دریچه بازدید فن کویل می توان این شیارهای پرّه zرا در دو سمتِ درب دریچه بازدید فن کویل تقسیم نمود.

درب دریچه بازدید فن کویل پره zهم بصورت وزنه ای باز و بسته می شود و هم بصورت لولایی.

رنگ کوره ای بر سطح دریچه بازدید فن کویل پرّه zاین امکان را می دهد که دریچه هم نمای شکیل پیدا کند و هم تنوع نمایش برای نمودِ انواع دریچه بازدید فن کویل در رنگ های مختلف از قبیل سفید، کرم و...ایجاد شود.

درب دریچه بازدید فن کویل لولایی عموماً دارای دو قفل زیمنسی می باشد که تعداد قفل های دریچه بازدید فن کویل می تواند با افزایش سایزِ ابعاد دریچه می تواند بیشتر گردد.

ضخامت درب دریچه بازدید فن کویل پرًه zاز ورق آلومینیوم و فریم دریچه بازدید فن کویل پرّه  zنیز با دو نوع پروفیلِ ۳ و ۵ سانتی ساخته می شود.

برای نصب دریچه بازدید فن کویل هم می توان به روش پیچ از رو اقدام نمود و هم می توان بصورت پیچ مخفی اقدام کرد.

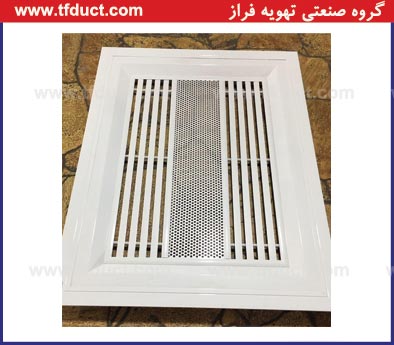

دریچه بازدید فن کویل ترکیبی



در دستگاههای فن کویلی که نیاز به منفذِ ورودیِ هوای زیادی به داخلِ محفظه ی داخلیِ فن کویل وجود دارد برای حفظِ استانداردِ ورودیِ هوا و همچنین شکیل تر شدنِ نمای بیرونیِ دریچه بازدید فن کویل از دریچه بازدید فن کویل ترکیبی استفاده می شود.

برای مثال، بر روی درب دریچه بازدید فن کویل می توان از شیارهای پرّه z، در کناره های طولیِ درب دریچه بازدید و ورق پانچ در قسمت داخلیِ درب استفاده نمود.

درب دریچه بازدید فن کویل ترکیبی هم بصورت وزنه ای و هم بصورت لولایی تولید می شود.

برای بازوبست کردنِ درب لولاییِ دریچه بازدید فن کویل ترکیبی می توان از قفل زیمنسی استفاده نمود.

بدنه ی دریچه بازدید فن کویل ترکیبی در رنگ های متنوع بصورت رنگ کوره ای قابل پوشش می باشد.

برای فریم دریچه بازدید فن کویل ترکیبی از دو نوع فریمِ ۳ و ۵ سانتی استفاده می گردد.

جنس دریچه بازدید فن کویل ترکیبی از آلومینیوم با پوشش رنگ کوره ای می باشد.

دریچه بازدید فن کویل ترکیبی را بصورت پیچ از رو و پیچ مخفی نصب می کنند.

دریچه بازدید فن کویل چوبی

در محیط هایی که در طراحیِ دیوارها و کفِ آنها از چوب استفاده شده برای تناسب در نمای داخلیِ آن فضا، الزاما باید برای پوشش محفظه داخلیِ دستگاه فن کویل بلید از دریچه بازدید فن کویل چوبی( ام دی اف) با پوشش رنگ ضدآب استفاده نمود.

دریچه بازدید فن کویل چوبی ماهیتاً از جنس ام دی اف ساخته می شود.

با توجه به پیشرفت فن آوری در ساخت ماشین آلات نوین، ساخت دریچه های چوبی(ام دی اف) وارد مراحل پیشرفته و نوین گردیده است.

با توجه به ویژگیِ دکوراتیوِ دریچه بازدید فن کویل چوبی، این موضوع بطور خاص باعث استقبال کارفرمایان، مهندسینِ آرشیتکت نسبت به کاربردِ این نوع دریچه بازدید فن کویل گردیده است.

استفاده از دستگاههای cncباعث گردیده ساختِ دریچه بازدید فن کویل چوبی در انواع مدلها قابلیت پیدا کند.

دریچه بازدید فن کویل چوبی داری دو قطعه از جمله فریمِ چوبی و درب دریچه بازدیدِ چوبی می باشد که هر دو قطعه می تواند با طرح و رنگ های متنوع طراحی و ساخته شود.

مهمترین نکته در ساختِ دریچه بازدید فن کویل چوبی این مطلب می باشد که رنگِ سطحِ دریچه بازدید فنکویل حتماً و لزوماً ضدآب باشد تا در برابرِ رطوبت و نم مقاومت کافیراز خود نشان دهد.

با توجه به ظاهرِ دکوراتیوِ دریچه بازدید فن کویل چوبی، استفاده ازآن در تمام مناطق کشور رواج دارد، اما به لحاظ ماهیتِ چوبیِ این دریچه و مقاومتِ ان در برابرِ رطوبت و هوای شرجی،لذا بیشترین کاربردِ دریچه بازدید فن کویل چوبی در مناطق شمالی و جنوبیِ کشور می باشد.

دریچه بازدید فن کویل استیل

دریچه بازدید فن کویل استیل در فضاهایی با کاربریِ بهداشتی مثل اتاق های تمیز و یا محیط هایی که فنکویل در سقف فضایی با آلایندگیِ اسیدی و... بطورِ ویژه کاربرد دارد.

جنس دریچه بازدید فن کویل استیل از ورق استیل نگیر با عیار ۳۰۴ یا ۳۱۶ می باشد.

جنس تمام اجزا دریچه بازدید فن کویل استیل،از جمله لولای درب دریچه بازدید باید بصورت تمام استیل بکار رود.

کلیه مقاطع دریچه بازدید فن کویل استیل شامل فریم و درب دریچه بازدید فن کویل استیل،در اندازه های دلخواه و سفارشی قابل تولید و عرضه می باشد.

درب دریچه بازدید فن کویل استیل به دو صورتِ وزنه ای و لولایی قابل ساخت است.

دریچه بازدید فن کویل استیل را هم بصورت پیچ ازرو و هم بصورت پیچ ازتو (پیچ مخفی) در محل خود تعبیه می کنند.

دریچه بازدید فن کویل پی وی سی

این دریچه بازدید فن کویل ماهیتاً از پی وی سی ساخته می شود.بنا به شکل پذیریِ پی وی سی توسطِ دستگاههای سی ان سی می توان نقوش و طرح های جذاب و دکوراتیوی را روی آن اِعمال نمود.

دریچه بازدید فن کویل پی وی سی نیز همچون بقیه ی انواع دریچه بازدید فن کویل دارای یک فریم که بعنوان قاب نیز از آن نام برده می شود می باشد. این قاب،وزنِ درب دریچه بازدید فن کویل پی وی سی را بر روی خود تحمل نموده و در واقع درب دریچه بر روی آن سوار می شود.

همانطور که اشاره گردید با دستگاه سی ان سی همزمان بر روی درب و قابِ دریچه بازدید فن کویل می توان به اصطلاح ابزارِ فانتزی با طرح ها و نقوشِ مختلف اجرا نمود.

از جمله مزایای دریچه بازدید فن کویل پی وی سی می توان به خاصیتِ ضدآب بودنِ آن اشاره نمود.در واقع این دریچه، هم ماهیتِ مشابه با ام دی اف را دارا می باشد و هم ویژگیِ ضدآب بودن را دارد.

دریچه بازدید فن کویل پی وی سی در ابعاد مختلف و در نمونه های متنوع تولید و عرضه می گردد.



دریچه بازدید فن کویل پلاستیکی

با توجه به ماهیت دریچه بازدید فن کویل پلاستیکی ،می توان اذعان نمود که این دریچه بازدید فن کویل در برابر رطوبت و نشت آب از لوله های تاسیسات، مورد توجهِ ویژه ی مهندسین و کارفرمایان قرار گرفته است.

ساختار دریچه بازدید فن کویل پلاستیکی، از یک فریم و یک دربِ بازشونده تشکیل شده است.لازم به ذکر است درب دریچه بازدید فن کویل پلاستیکی هم بصورت لولایی و هم بصورت وزنه ای قابل ساخت و تعبیه می باشد.

ماهیت جنس دریچه بازدید فن کویل پلاستیکی از مواد پلیمری بنام ABS می باشد.لازم به ذکر است چگالیِ  بالای مواد اولیه ی پلاستیکی در ساختارِ بدنه دریچه بازدید فن کویل پلاستیکی،باعث افزایش کیفیت و مرغوبیتِ دریچه بازدید فن کویل پلاستیکیِ تولیدیِ این شرکت گردیده است.

از دریچه بازدید فن کویل پلاستیکی بیشتر در شهرهای شمالی یا جنوبی که دارای رطوبت بالایی می باشند و امکانِ استفاده از دریچه آلومینیومی یا چوبی وجود ندارد،استفاده می گردد.یکی از دلایلی که از دریچه چوبی نیز برای بازدید فنکویل در این شهرها استفاده نمیگردد،احتمال نشت آب از لوله های تاسیسات فن کویل می باشد که باعث طبله کردنِ بدنه ی دریچه بازدید فن کویل چوبی می شود.

همچنین از دریچه بازدید فن کویل پلاستیکی در محیط هایی مثل استخرها، سرویس های بهداشتی و... که رطوبت در این محیط ها بالاست مورد استفاده قرار می گیرد.

فریم دریچه بازدید فن کویل پلاستیکی به اندازه ۳ الی ۳.۵ سانت عرض دارد که این عرض باعث پوششِ حفره ی حاشیه ی دریچه بازدید فن کویل پلاستیکی می گردد.

دریچه بازدید فن کویل پلاستیکی بوسیله پیچ در محلِ حفره ی خود نصب و تعبیه می گردد.

از جمله مزایای مهم دریچه بازدید فن کویل پلاستیکی، وزن سبکِ آن می باشد که این موضوع به خودیِ خود باعثِ نصب سریع و آسان و همچنین کم خطر بودنِ استفاده از دریچه بازدید فن کویل پلاستیکی می گردد،چون وزن سبک مانع از افتادن یا جداشدن از سقف می شود.

از جمله ویژگی های مهمِ دیگرِ استفاده از دریچه بازدید فن کویل پلاستیکی، قیمت مقرون به صرفه ی آن می باشد.

لازم به ذکر است با توجه به نمای ظاهری و مطلوب دریچه بازدید فن کویل پلاستیکی نیازی به استفاده از مقوله رنگ بر سطح این دریچه نیست.

درب دریچه بازدید فن کویل هم می تواند بصورت کاملا بسته طراحی و ساخته شود و هم بصورت گریل دار و شبکه ای که امکان ورود هوا به محفظه فنکویل را نیز ایجاد کند تولید گردد.



دریچه بازدید فن کویل مشابه لولا

در مواردی که بخواهیم درب دریچه بازدید فن کویل بصورت وزنه ای جابجا شود و از طرفی نیز این امکان وجود نداشته باشد که درب دریچه بازدید فن کویل به خاطر فاصله ی کمِ دستگاه با فریم دریچه بازدید فن کویل به سمت بالا حرکت داده و درب باز شود،الزاما و اجبارا باید درب دریچه بازدید فن کویل باید بصورت مشابه لولا تعبیه گردد.یعنی به جای لولا در یک طول از فریم دریچه بازدید فن کویل یک نشیمن گاه از پرفیلِ "سه پری" نصب می گردد و درب دریچه بازدید فن کویل بصورت مشابه لولا بر روی این نشیمن گاه می نشیند و در زمان نیاز،درب دریچه بازدید فن کویل بصورت وزنه ای از این نشیمن جدا و باز می گردد.نکته مهم در عملکردِ این دریچه بازدید فن کویل در اینجا اینستکه به جای اینکه درب به سمت بالا و داخلِ سقف کاذب رانده شود بطور کامل به سمت پایین هدایت و از فریم دریچه بازدید فن کویل جدا می شود که البته این موضوع به خودیِ خود یک مزیت محسوب می شود و ساختارِ  رنگِ بدنه ی درب دریچه بازدید فن کویل از هر نوع آسیبی در امان می ماند.جالب اینجاست که علیرغمِ وزنه ای بودنِ سیستمِ بازوبسته شدنِ درب دریچه بازدید فن کویلِ مشابه لولا،در سوی دیگرِ درب این نوع دریچه بازدید فن کویل از قفل زیمنس برای بستنِ درب دریچه بازدید فن کویل و اتصال آن به به فریم دریچه بازدید فن کویل استفاده می شود.این قفل ها نگهداریِ درب را بر روی قریم دریچه بازدید فن کویل تضمین می کنند و عملیات جداسازیِ درب دریچه بازدید فن کویل از فریم با باز شدنِ این قفل ها شروع می شود.

این نوع دریچه بازدید فن کویل تنها مدلی است که هم بصورت وزنه ای و هم بصورت قفلی عمل می کند.از نکات جالبِ دیگرِ این دریچه بازدید فن کویل اینستکه تمامیِ مدلها از جمله درب دریچه بازدید فن کویلِ شیار موازی،درب دریچه بازدید فن کویلِِ خطی،درب دریچه بازدید فن کویلِ مشبک،درب دریچه بازدید فن کویل گل سقفی،درب دریچه بازدید فن کویل پانچی و دیگر مدلهایی که در انواع مختلف و در قسمت های بالاتر ذکر شده بود،به این روش قابل ساخت و تولید است.طریقه ساخت این دریچه بازدید فن کویل نیز ابتدا با سایز محل جانماییِ دریچه بازدید فن کویل آغاز می شود.سپس اضلاعِ فریم دریچه بازدید فن کویل را به میزان نیم سانت بادخوردار از طرفین برش و در مرحله بعد تمام این اضلاع را به هم متصل می کنیم و چهارچوبه ی فریم دریچه بازدید فن کویل پدید می آید.با تکمیل ساخت فریم به سراغ تعبیه نشیمنگاهِ درب دریچه بازدید فن کویل می رویم.این نشیمن گاه از یک سه پری آلومینیومی به طول فریم تشکیل شده.بعد از نصب سه پری با توجه به ابعاد داخلیِ فریم درب دریچه بازدید فن کویلِ مشابه لولا را ساخته و دریچه بازدید فن کویل اماده اجرای عملیات رنگ می شود.نوع رنگ پوشش دریچه بازدید فن کویل مشابه لولا از نوع پودری الکتروستاتیک است که در کوره پخته و بصورت رنگ کوره ای رنگ کاری می شود.لازم به ذکر است این مدل دریچه بازدید فن کویل را هم از جنس چوب،هم از جنس آلومینیوم و هم از جنس پی وی سی میتوان تولید و عرضه نمود،

روش های ساخت انواع دریچه بازدید فن کویل:

الف- روش ساخت دریچه بازدید فن کویل ورقی(آهنی):

برای ساخت این نوع دریچه بازدید فن کویل برای تمام اجزا اعم از درب دریچه بازدید فن کویل و فریمِ دریچه بازدید فن کویل از ورق روغنی یا گالوانیزه استفاده می گردد.

با توجه به میزان عرض فریم دریچه بازدید فن کویل که عمدتاً ۳ سانت می باشد،ورقی که برای فریم دریچه بازدید فن کویل نیاز هست را به میزان لازم برش می دهیم و با خَمکاریِ لبه های ورقِ فریم دریچه بازدید فن کویل ،ساختارِ فریم آماده می گردد.

ورقِ خم شده ی فریم دریچه بازدید فن کویل ،بر اساس ابعاد دریچه بازدید فن کویل ،برش داده شده و بصورت چهارگوش با زاویه قائمه(گونیا)به هم متصل می شود.بعداز ساخت فریم دریچه بازدید فن کویل ،نوبت به مرحله ی طراحی و ساخت درب دریچه بازدید فن کویل آهنی می رسد.

ابعاد درب دریچه بازدید فن کویل نیز بر اساس ابعاد تودرتوی فریم دریچه بازدید فن کویل بدست می آید.

اگر درب دریچه بازدید فن کویل بصورت لولایی باشد،باید در یک بُعد ازدرب دریچه بازدید فن کویل از لولا استفاده نمود.در واقع درب دریچه بازدید فن کویل بوسیله لولا به فریم وصل و توسط قفل زیمنسی، بسته و قفل می شود.

بر روی درب دریچه بازدید فن کویل بر اساس نیاز و درخواست کارفرما هر نوع شیار و معبر هوایی را می توان ایجاد نمود.

اگر درب دریچه بازدید فن کویل وزنه ای باشد،درب دریچه بازدید فن کویل ،زمان بسته یا باز بودن اتصالِ جدانشدنی ندارد و درب دریچه بازدید فن کویل با نشستن در نشمین گاهِ فریم دریچه بازدید فن کویل بسته و با بلند کردنِ آن باز می شود.

مرحله ی بعدی در ساخت دریچه بازدید فن کویل آهنی،رنگ کاریِ آن می باشد.نوع رنگِ مصرفی جهت دریچه بازدبد فن کویل آهنی،رنگ پودری استاتیک می باشد که پس از پاشیدن و پخت رنگ در کوره،دریچه بازدید فن کویل ، آماده ی بسته بندی و تحویل می گردد.

جای پیچ را هم می توان روی نما و هم در دیواره ی داخلیِ فریمِ دریچه بازدید فن کویل نصب نمود.

کیفیت رنگ دریچه بازدید فن کویل ورقی،از جمله نکات مهم در مراحل ساخت دریچه بازدید فن کویل می باشد.

ابعاد قسمت فرورونده دریچه بازدید فن کویل آهنی،باید در حدِ یک سانت کمتر از ابعادِ تودرتوی قاب دریچه بازدید فن کویل باشد تا دریچه بازدید فن کویل به راحتی در محل خود نصب و تعبیه گردد.



الف-۱- طریقه ساخت دریچه بازدید فن کویل آهنی ساده لولایی:

این دریچه بازدید فن کویل ساده آهنی ماهیتاً از ورق روغنی با پوشش رنگ کوره ای تشکیل شده است،

برای ساخت این دریچه بازدید فن کویل ابتدا باید فریم دریچه بازدید فن کویل را طراحی و ساخت.با توجه به ورقی بودنِ ساختارِ این دریچه بازدید فن کویل به راحتی می توان عرضِ فریمِ این دریچه بازدید فن کویل را بصورت متغیر در سایزهای گوناگون طراحی و تولید نمود.البته سایز اصلیِ فریمِ این دریچه بازدید فن کویل دقیقا به ابعاد کلافِ زیرِکارِ دریچه بازدید فن کویل بر میگردد. یعنی ابعادِ قسمت فرورونده ی فریمِ دریچه بازدید فن کویل به میزانِ نیم سانت از هرطرف باید در قیاس با ابعاد خودِ کلاف زیرکار کوچکتر طراحی شود تا پس از ساختِ دریچه بازدید فن کویل ،نصابِ دریچه بازدید فن کویل در زمان اجرا و نصب دریچه بازدید فن کویل به سهولت بتواند مراحل نصب دریچه بازدید فن کویل را به انجام و پایان رساند.

همانطور که اشاره گردید با توجه به آزادیِ عمل در ساختِ فریم با عرض ها و ابعاد مختلف به راحتی می توان این عرض را در سایز ۳ تا ۵ سانت اجرایی نمود.برای استحکامِ بیشترِ ساختار فریم دریچه بازدید فن کویل آهنی، در دورتادورِ فریم دریچه بازدید فن کویل یک لبه ی نیم سانتی از بیرون به داخل ایجاد می شود که این لبه علاوه بر استحکام فریمِ دریچه بازدید فن کویل می گردد،بلکه باعث زیبایی و شکیل تر شدنِ ساختارِ کلیِ دریچه بازدید فن کویل نیز می گردد.

برای ساختارگیریِ فریم دریچه بازدید فن کویل اضلاعِ منفک را با دستگاه نقطه جوش با کُرنرهای ورقی از داخل،به هم متصل و به فریمِ دریچه بازدید فن کویل شکل چهارضلعی می بخشند که این فریمِ دریچه بازدید فن کویل بصورت کاملا گونیا و قائم الزاویه مونتاژ می گردد.

پس از طراحی و مونتاژ فریم دریچه بازدید فن کویل نوبت به طراحی و ساخت درب دریچه بازدید فن کویل آهنیِ ساده لولایی می رسد. ساختار درب این نوع دریچه بازدید فن کویل کاملا ساده و بدون شیار (کاملافِلَت) می باشد، زیرا هوای مورد نیاز برای سیستم برگشت دستگاه فن کویل بصورت کامل از طریق داکت هوای مجزا که به واحد مسکونی یا تجاری مرتبط است تامین می گردد و نیازی به شیار یا سوراخ بر روی سطح درب دریچه بازدید فن کویل نمی باشد.

ضخامت ورق درب دریچه بازدید فن کویل معمولا یک میل در نظر گرفته می شود،اما بنا به بزرگ یا کوچک بودنِ ابعاد دریچه بازدید فن کویل می توان ضخامت ورق درب دریچه بازدید فن کویل را تغییر داد.بدیهی است هرچه ابعاد دریچه بازدید فن کویل بزرگتر باشد ضخامت ورق مصرفی برای ساخت دریچه بازدید فن کویل نیز بیشتر می گردد.

برای طراحیِ درب دریچه بازدید فن کویل آهنی ساده لولایی حتما باید به ابعاد داخلیِ فریم دریچه بازدید فن کویل دقت نمود.یعنی مبنای ابعاد درب دریچه بازدید فن کویل آهنیدساده لولایی صرفا سایزِ داخلیِ فریمِ این دریچه بازدید فن کویل می باشد.

البته با توجه به لولایی بودنِ درب این دریچه بازدید فن کویل الزاما باید میزان بادخورِ لولا را نیز از ابعاد درب دریچه بازدید فن کویل کسر نمود تا درب دریچه بازدید فن کویل به راحتی در نشیمنِ خود، باز و بسته شود.

معمولا لولا را بر روی طول درب دریچه بازدید فن کویل تعبیه می کنند تا مقاومت بیشتری در زمان باز شدنِ درب دریچه بازدید فن کویل از خود بروز دهد و به راحتی توانِ نگهداریِ درب دریچه بازدید فن کویل را داشته باشد.این لولا از یک سو به طول درب دریچه بازدید فن کویل و از سوی دیگر به یکی از دیواره های طولیِ فریمِ دریچه بازدید فن کویل مرتبط شده و با اتصالِ بدنه دربِ دریچه بازدید فن کویل به فریمِ دریچه بازدید فن کویل قسمتِ عمده ای از مراحل ساخت دریچه بازدید فن کویل آهنی ساده لولایی به انجام می رسد.پس از طراحی و ساخت درب دریچه بازدید فن کویل نوبت به ایجاد سوراخ های محل تعبیه ی قفل های زیمنسی می رسد.تعداد قفل های منصوب بر روی درب دریچه بازدید فن کویل نیز به ابعاد دریچه بازدید فن کویل رابطه مستقیم دارد و هرچه ابعاد دریچه زیر فن کویل بزرگتر باشد تعداد قفل هایی که باید روی دربِ این نوع دریچه بازدید فن کویل تعبیه گردد بیشتر می گردد.

دریچه بازدید فن کویل آهنی ساده لولایی به دو صورتِ پیچ از رو و پیچ مخفی به راحتی بر روی کلافِ کار نصب و تثبیت می گردد.برای جلوگیری از خشدار شدنِ سطوحِ داخلی یا بیرونیِ فریم دریچه بازدید فن کویل آهنی ساده لولایی باید قبل از مراحل رنگ کاری باید نسبت به ایجاد جای پیچ بر روی سطوح فریم این دریچه بازدید فن کویل اقدام نمود،.تعدادِ این جای پیچ ها دقیقا به ابعاد دریچه بازدید فن کویل وابسته است.هرچه ابعاد دریچه بازدید فن کویل بیشتر باشد تعداد و جای پیچ ها بیشتر می شود.

برای تناسب نمای دریچه بازدید فن کویل با نمای داخلیِ محیط و نیز محافظت سطوح بیرونی و داخلیِ دریچه بازدید فن کویل آهنی ساده لولایی، کلیه سطوح این دریچه بازدید فن کویل بوسیله رنگ کوره ای پودری استاتیک در کدرنگ های متنوع پوشش داده می شود.

معمولا رنگ دریچه بازدید فن کویل سفید در نظر گرفته می شود،اما محدودیت یا منعی در کدرنگ از جمله کِرم،قهوه ای سوخته، مشکی یا ... وجود ندارد و برای ایجادِ هارمونیِ بیشترِ رنگ دریچه بازدید فن کویل با رنگ نمای محیط داخلی به راحتی می توان از کدرنگ های گوناگون برای رنگ آمیزیِ سطوح دریچه بازدید فن کویل آهنی ساده لولایی بهره جست.

با توجه به توضیحات ارایه شده به راحتی می توان ادعا نمود هیچ محدودیتی در ساخت و تولیدِ دریچه بازدید فن کویل آهنی ساده لولایی به لحاظ سایز و ابعاد وجود ندارد و این شرکت این امکان را دارد تا این نوع دریچه بازدید فن کویل را در هر سایز، ابعاد و هر تعدادی که کارفرما درخواست نماید،تولید و ارایه نماید.

برای جلوگیری از ایجادِ هرگونه صدمه یا آسیب به بدنه ی دریچه بازدید فن کویل آهنی ساده لولایی، پس از خارج کردنِ این دریچه بازدید فن کویل از کوره باید بلافاصله از کاورِ پلاستیکیِ ضخیم و ضربه گیر باید برای محافظت دریچه بازدید فن کویل در برابر ضربه یا صدمات احتمالی استفاده نمود تا دریچه بازدید فن کویل بصورت سالم و تمیز به پروژه و محل نصب منتقل شده و همزمان با مراحل نصب، از کاورِ خود باز و تدر محل خود تعبیه گردد.



الف-2- طریقه ساخت دریچه بازدید فن کویل آلومینیومی ساده لولایی:

این دریچه بازدید فن کویل ماهیتا ً از جنس آلومینیوم ساخته می شود.لازم به ذکر است جنس فریم دریچه بازدید فن کویل از نوع پروفیل و جنس درب این دریچه بازدید فن کویل نیز ورق آلونینیوم می باشد.برای ساخت این دریچه بازدید فن کویل ابتدا باید ابعادِ تودرتویِ قاب یا چهارچوبی که قرار است دریچه بازدید فن کویل بر روی ان نصب گردد را استحصال نمود و بر اساس این سایزها نسب طراحی و ساخت فریم دریچه بازدید آلومینیومی ساده لولایی اقدام نمود.با در دست داشتن این ابعاد به راحتی اضلاع ، طول و عرض پروفیل فریم توسط اره برقی برش داده می شود و پس از این مرحله هر یک از گوشه های این اضلاع بصورت ۴۵ درجه گوشه زنی می گردد،این کار باعث می شود تا در زمان اتصال هریک از این گوشه ها،زاویه هر گوشه بصورت کاملا گونیا مونتاژ شده و فُرم این دریچه بازدید فن کویل بصورت استاندارد ساختار گیرد. با اتمام مرحله گوشه زنی، نوبت به اتصال هریک از اضلاع فریم دریچه بازدید فن کویل آلومینیومی ساده لولایی می رسد.این اتصال با یک کرنر فلزی که از ورق گالوانیره می باشد صورت می گیرد.برای اتصال گوشه های دریچه بازدید فن کویل آلومینیومی لولایی از جوش یا مورد دیگری به غیر از کرنر نمی توان استفاده نمود.پس از اتصال اضلاع فریم دریچه بازدید فن کویل و شکل گیریِ فریم دریچه بازدید فن کویل نسبت به ایجاد جای پیچ روی نما یا دیواره داخلی فریم دریچه بازدید فن کویل اقدام می کنیم.این جای پیچ ها حتما باید قبل از عملیات رنگ کاری صورت پذیرد تا پس از رنگ، اسیب یا صدمه ای به ساختار فریم دریچه بازدید فن کویل وارد نگردد.

پس از این مرحله نسبت به ساخت درب دریچه بازدید فن کویل آلومینیومی ساده لولایی می رسد.برای این کار ابعاد داخلی فریم دریچه بازدید فن کویل از اهمیت خاصی برخوردار است.در واقع با احتساب دومیل بادخور از طرفین و نیز احتساب ضخامت لولا در یکی از اضلاع فریم دریچه بازدید فن کویل، نسبت به برش ورق درب دریچه بازدید فن کویل اقدام می شود.در ساخت درب دریچه بازدید فن کویل باید دورتادورِ محیط درب دریچه بازدید فن کویل به میزان ۱.۵ سانت به داخل لبه بخورد تا از تاب خوردگی یا دفرمه شدنِ ساختار درب دریچه یازدید فن کویل جلوگیری شود.نکته مهم در ساخت درب این نوع دریچه بازدید فن کویل این است که روی این درب، شیار یا منفذی برای عبور هوا به سمت دستگاه فن کویل لازم نیست و در این دستگاهها هوای برگشت دستگاه توسط کانال مجزای برگشت هوا تامین می گردد.با برش و خم کاریِ لبه های ورق درب دریچه بازدید فن کویل نسبت به ایجاد جای قفل یا قفل های زیمنس اقدام می شود تا پس از رنگ آمیزی دریچه بازدید فن کویل آسیبی به ساختار درب دریچه بازدید فن کویل وارد نگردد.پس از آن نوبت به الحاق درب دریچه بازدید فن کویل به فریم دریچه بازدید فن کویل می رسد.این کار بواسطه لولای فلزی انجام می پذیرد،این کار نیز باید قبل از عملیات رنگ آمیزی صورت گیرد.با تکمیل ساخت ساختار کلیِ دریچه بازدید فن کویل نوبت به انجام عملیات رنگ آمیزی بر روی سطوح داخلی و بیرونی دریچه بازدید فن کویل می رسد.نوع رنگ مصرفی برای سطوح دریچه بازدید فن کویل از نوع پودری الکتروستاتیکِ کوره ای می باشد.تنوع کد رنگ های مختلف باعث می شود هم ساختار دریچه بازدید فن کویل در برابر ضربه و صدمات احتمالی مصون بماند و هم تناسب و هارمونیِ خوبی بین نمای سطوح دریچه بازدید فن کویل و نمای اطراف محیط ایجاد گردد.لازم به ذکر است پس از انجام عملیاتِ رنگ کوره ای،برای جلوگیری از بروز صدمه به ساختار دریچه بازدید فن کویل باید آنرا در کاور مشمایی ضربه گیر قرار داد.



ب-۱- طریقه ساخت دریچه بازدید فن کویل شیارموازی وزنه ای:

این دریچه بازدید فن کویل بصورت وزنه ای(بذار-بردار) باز و بسته می شود و فریم بصورت کامل از بدنه درب مجزاست.

برای ساخت این دریچه بازدید فن کویل ابتدا نسبت به قطعه ی محیطیِ آن یعنی فریم دریچه بازدید فن کویل اقدام می کنیم.به همین منظور بر اساس ابعاد چهارچوبه ی کار،نسبت به برش اضلاع فریم دریچه بازدید فن کویل با احتساب یک سانت بادخور اقدام می کنیم.برش این اضلاع بصورت زوایای ۴۵ درجه صورت می گیرد تا پس از اتصال آنها به هم،گوشه های فریم دریچه بازدید فن کویل نسبت به هم حالت گونیا پیدا کند.طریقه اتصال این اضلاع به هم نیز با کُرنرهای فلری که از ورق گالوانیزه می باشد صورت می پذیرد.در واقع این کرنرها از هر دو طرف در ریل های قسمت پشتیِ پروفیل فریم دریچه بازدید فن کویل تداخل پیدا کرده و بصورت پِرِسی یا فشاری در محل خود تثبیت می شوند.

یکی از کارهایی که در زمان ساخت فریم دریچه بازدید فن کویل باید انجام داد ایجاد جای پیچ یا اصطلاحا خزینه پیچ ها می باشد.تعداد جای پیچ ها بر روی فریم دریچه بازدید فن کویل به ابعاد و بزرگی و کوچکیِ طول و عرض فریم بر می گردد.

با تکمیل مراحل ساخت فریم،نوبت به طراحی و ساخت درب دریچه بازدید فن کویلِ شیاردار می رسد.ابعاد این درب بر پایه ابعاد داخلیِ فریم دریچه بازدید فن کویل تعیین می گردد.در واقع با کسر دو میل از هر بُعد، طول و عرضِ درب تعیین می گردد.البته با توجه به اینکه در هر قسمت از طول و عرضِ درب دریچه بازدید فن کویل یک لبه ۲ سانتی باید تعبیه گردد لذا افزودن این مقدار به سایز اصلیِ درب الزامی می باشد که پس از خم کاریِ این مقادیر، ابعاد درب دریچه بازدید فن کویل به میزان اصلی خود می رسد.

از آنجا که این نوع دریچه بازدید فن کویل از نوع شیاردارِ موازی می باشد،لذا ایجاد شیارهای گریلی در طول های ۹ و ۱۸ سانت بر روی درب این دریچه بازدید فن کویل در این مرحله صورت پذیرد.طول هریک از این شیارهای موازی به بزرگ یا کوچک بودنِ مقیاس درب دریچه بازدید فن کویل ارتباط دارد.بدیهی است در صورت بزرگ بودنِ سایز درب، این مقدار ۱۸ سانتیمتر و در صورت کوچک بودن مقیاس دربِ دریچه بازدید فن کویل این میزان به ۹ سانتیمتر کاهش می یابد.این عمل یعنی ایجاد شیارهای ۹ یا ۱۸ سانتی را بر روی درب دریچه بازدید فن کویل،فرایند پانچ کاری نیز می نامند.به همین دلیل نام دیگرِ این مدل دریچه بازدید فن کویل را دریچه بازدید فن کویلِ پانچی نیز می گویند.

با ساخت فریم و درب دریچه بازدید فن کویل شیاردار نوبت به مرحله رنگ آمیزی می رسد.رنگ دریچه بازدید فن کویل عموما سفید در نظر گرفته می شود.اما گاهی اوقات طراح یا آرشیتکت برای تناسب بیشتر و ایجاد هارمونی در محیط از رنگ های فانتزی پیشنهاد می کند که بنا به سفارش مشتری این موضوع بصورت کارهای سفارشی پیگیری و انجام می گیرد.

نوع رنگی که برای پوشش سطوح دریچه بازدید فن کویل شیاردار استفاده می شود از نوع الکتروستاتیک می باشد که پس از اجرا بر روی سطوح دریچه بازدید فن کویل در کوره رنگ کاملا پخته می شود و بصورت آماده از کوره برای بسته بندی و ارسال به پروژه،خارج می شود.

کد رنگ های متنوع و شیک که بر روی سطح دریچه بازدید فن کویل استفاده می شود می تواند در ایجاد محیطی فانتزی،موثر باشد.



ب-2- طریقه ساخت دریچه بازدید فن کویل شیار موازی لولایی

این دریچه بازدید فن کویل دارای دربی با شیارهای موازی به عرض ۹ و ۱۸ سانتیمتر است و بصورت لولایی باز و بسته می شود.این دریچه بازدید فن کویل از یک فریم و یک درب تشکیل شده.برای ساخت این دریچه بازدید فن کویل ابتدا باید نسبت به طراحی و ساخت فریم بپردازیم.ابعاد فریمِ دریچه بازدید فن کویل اصولا به میزان یک سانت از ابعاد حفره ای که قرار است دریچه بازدید فن کویل بر روی آن تعبیه شود کوچکتر در نطر گرفته می شود تا در زمان نصب به راحتی بتوان آنرا بدون مزاحمت و اختلال در جای خود تعبیه نمود.

اضلاع فریمِ دریچه بازدید فن کویل از جنس پروفیل آلومینیوم می باشد.زاویه برش این اضلاع دقیقا ۴۵ درجه در نظر گرفته می شود تا پس از اتصال در گوشه های فریم دریچه بازدید فن کویل زاویه ی قائمه یا ۹۰ درجه تشکیل گردد.برای اتصال این اصلاع به هم در گوشه های فریم از قطعه فلزی که از جنس ورق گالوانیزه و بصورت L شکل می باشد بهره جسته می شود.این گوشه ها یا کرنرها بصورت پِرسی در زوایای چهارگانه ی فریمِ دریچه بازدید فن کویل تثبیت شده و به فریم حالت یکپارچه و چهارگوش می بخشد.برای تکمیل مراحل ساخت فریمِ دریچه بازدید فن کویل ،در این مرحله نسبت به ایجاد جای پیچ بر روی فریم به تعداد استاندارد بر اساس ابعاد و سایز دریچه بازدید فن کویل اقدام می شود تا بعد از مراحل رنگ امیزی دچار پریدگیِ رنگ از ساختار فریم دریچه بازدید فن کویل نشویم.

با تکمیل مراحل ساخت فریم دریچه بازدید فن کویل نسبت به ساخت درب دریچه بازدید فن کویل شیاردارِ لولایی می پردازیم.به این منظور ابعاد داخلیِ فریم را با احتساب ۲ تا ۳ میل بادخور برای ابعاد درب دریچه بازدید فن کویل در نظر می گیریم.به این مقدار از هر طرف ۱.۵ سانت می افزاییم تا بتوان هر چهار بُعد درب دریچه بازدید فن کویل را بصورت خم کاری درآورد و استحکام لازم را با این کار به ساختار درب دریچه بازدید فن کویل بخشید.

با توجه به شیاردار بودنِ درب این دریچه بازدید فن کویل در این مرحله ورقِ آلومینیومیِ درب دریچه بازدید فن کویل را زیرِ یک پِرسِ مخصوص قرار داده و شیارهای لازم را ایجاد می کنیم.عرضِ این شیارها بین ۹ و ۱۸ سانتیمتر متغیر است.با توجه به میزان هوای لازم برای دستگاه فن کویل عرضِ این شیارها تعیین می گردد.لازم به ذکر است با توجه به جانماییِ دستگاه در سقف،محل شیارها روی درب دریچه بازدید فن کویل یا در وسط یا در یکی از کناره های درب انتخاب می شود تا به بهترین وجه بتوان به دستگاه فن کویل امکان هوارسانی ایجاد کرد.

با اتمام ساخت درب دریچه بازدید فن کویل نسبت به اتصال درب به فریم دریچه بازدید فن کویل اقدام می کنیم.این اتصال بوسیله یک لولای فلزی انجام می پذیرد.در واقع لولا را از یک طرف به دیواره ی فریم و از طرف دیگر به دیواره ی دربِ دریچه بازدید فن کویل با پرچ متصل می کنیم.

با انجام این امور نوبت به پوشش دهی به سطوحِ دریچه بازدید فن کویل شیار دار لولایی می رسد.جنس رنگی که به این منظور بکار می رود از نوع پودریِ الکتروستاتیک می باشد که پس از پاشش بر روی سطوح دریچه بازدید فن کویل در کوره پخته می شود.

برای رنگ آمیزیِ دریچه بازدید فن کویل از کدرنگ های متنوع و زیبا می توان بهره جست که زیبایی و جلوه کار را به بیشترین میزان ارتقا بخشید.

کیفیت رنگ و نیز کیفیت اجرای آن بر روی دریچه بازدید فن کویل از اهمیت فراوانی برخوردار است.این اهمیت تا جایی است که کارفرما یا خریدار بواسطه این موضوع می تواند به خریداری دائمی مبدل گردد.با اتملم مراحل رنگ آمیزیِ دریچه بازدید فن کویل و خارج نمودنِ آن از کوره نسبت به بسته بندی و کاور کردنِ آن با پوشش های پلاستیکیِ ضدضربه اقدام می گردد.



پ-۱- طریقه ساخت دریچه بازدید فن کویل خطی وزنه ای:

دریچه بازدید فن کویل خطی وزنه ای از طریق شیارهای طولی (زاویه دار یا بدون زاویه) هوای لازم برای برگشت را جهت دستگاه فن کویل فراهم می کند.همانطور که از نام این دریچه بازدید فن کویل پیداست یک دریچه خطی بر روی درب آن تعبیه می شود و درب این دریچه بازدید فن کویل نیز بصورت وزنه ای باز و بسته می شود.برای تولید این دریچه بازدید فن کویل ابتدا نسبت به سایزینگ محل نصب دریچه بازدید فن کویل اقدام می شود.بعد از استحصال ابعاد ،در مرحله نخست نسبت به ساخت فریم دریچه بازدید فن کویل می پردازیم.ابعاد فریم دریچه بازدید فن کویل از ابعاد چهارچوبه ی محلِ نصب باید به میزان یک سانت از هر سو کوچکتر در نظر گرفته شود تا در زمان نصب مشکلی پدید نیاید.

جهت برش اضلاع فریم آنها را در طول های لازم از هر دو سر بصورت ۴۵ درجه با اره برقی برش می دهیم تا در زمان اتصال به هم زاویه ی گوشه های فریم دریچه بازدید فن کویل دقیقا ۹۰ درجه گردد.پس از برش سرهای اضلاع فریم،با قطعاتی بنام کرنر هر یک از این اضلاع را به هم متصل می کنیم.این اتصال برای اینکه به تمیزترین نوع ممکن درآید بصورت پِرسی و غیرجوشی صورت می گیرد تا پلیسه یا بُراده یا زایده ای روی نقاط اتصال اضلاع فریم دریچه بازدید فن کویل خطی باقی نماند.با شکل گیریِ ساختار فریم دریچه بازدید فن کویل نسبت به ایجاد خزینه یا جای پیچ بر روی نما یا قسمت دیواره ی داخلیِ پروفیل فریم دریچه بازدید فن کویل اقدام می کنیم.این جای پیچ ها اگر بر روی نمای فریم دریچه بازدید فن کویل ایجاد شود دریچه بصورت پیچ از رو و اگر در دیواره داخلیِ پروفیل ایجاد شود بصورت پیچ مخفی در محل خود نصب می شود.

از آنجا که نوعِ این دریچه بازدید فن کویل خطی و وزنه ای است پروفیل فریمِ ان به گونه ای باید باشد که دارای حالت نشیمن گاه از سمت داخل باشد تا بتوان درب را بصورت وزنه ای بر روی آن جانمایی نمود.برای ساخت درب دریچه بازدید فن کویل خطی نیز ملاک کار ابعاد داخلیِ ساختار فریم می باشد.با احتساب این ابعاد و افزودنِ ۱.۵ سانت به هر طرف از ابعاد درب دریچه بازدید فن کویل ورقِ درب دریچه بازدید فن کویل بریده می شود.در مرحله بعد بنا به اولویت محلِ هوارسانی از طریق درب دریچه بازدید فن کویل بر روی درب فضایی را برای تعبیه ی دریچه خطی بصورت جای خالی ایجاد می کنیم و دریچه خطی که از قبل آماده کرده بودیم را در این محل تعبیه می کنیم.بعضی اوقات برای جلوگیری از نفوذ گردوخاک یا تردد حشرات و...از طریق شیارهای این دریچه خطی،آنرا بصورت توری دار می سازیم.روند ساخت درب دریچه بازدید فن کویل خطی وزنه ای با ایجاد دریچه خطی بر روی بدنه درب و نیز خم کاریِ لبه های محیطیِ درب دریچه بازدید فن کویل کامل می گردد.

برای تناسب نمای دریچه بازدید فن کویل با نمای محیط و همچنین محافطت سطوح بیرونی و داخلیِ ساختار دریچه بازدید فن کویل در برابر صربه یا اسیب های احتمالی، کلیه سطوح دریچه بازدید فن کویل خطی وزنه ای با استفاده از رنگ الکتروستاتیک کوره ای پوشش داده می شود.به این منطور از کد رنگ های متنوع و مختلفی بهره گرفته می شود که زیبایی خاصی به محیط بخشیده شود.

با اتمام مراحل رنگ کاری و خارج نمودن دریچه بازدید فن کویل،آنرا در کاورهای مشمایی و ضدضربه قرار می دهند تا در زمان انتقال به محل پروژه جهت نصب مشکلی پیش نیاید.



پ-۲- طریقه ساخت دریچه بازدید فن کویل خطی ۳۰درجه لولایی:

این دریچه بازدید فن کویل بر روی درب خود از یک دریچه هوای خطی با زاویه ۳۰ درجه برای تامین هوای مکشِ دستگاه فنکویل بهره می برد.از نام این دریچه بازدید فن کویل پیداست که بصورت لولایی بازو بسته می شود و توسط قفل های زیمنسی بر روی فریم تثبیت می گردد.

تمام اجزای این دریچه بازدید فن کویل ماهیتا از جنس آلومینیوم می باشد.برای ساخت این دریچه بازدید فن کویل ابتدا باید نسبت به ساخت فریم اقدام نمود.بر اساس ابعاد به دست آمده در مرحله ی سایزینگ، طول و عرض فریم را از پروفیل های آلومینیومی برش می دهیم.در مرحله بعد برای امکان تشکیل چهارچوبه ی فریم دریچه بازدید فن کویل گوشه های این اضلاع را با ارّه فلزی بصورت ۴۵ درجه گوشه زنی می کنیم.این گوشه زنی باعث تشکیل گونیای کامل در هر یک از گوشه های فریمِ دریچه بازدید فن کویل می گردد.برای اتصال هریک از اضلاع دریچه بازدید فن کویل از یک قطعه فلزی بنام کرنر استفاده می کنیم.این قطعه که در پشت زوایای فریم،اضلاع را به هم متصل می کند به صورت پِرِسی از هر دو ضلع به فریم دریچه بازدید فن کویل متصل می شود و باعث ایجاد چهارچوبه ی فریم ودریچه بازدید فن کویل می شود.با ایجاد و شکل گیریِ مراحلِ اولیه ی فریم دریچه بازدید فن کویل در این مرحله نسبت به ایجاد جای پیج بر روی نمای بیرونی یا داخلیِ فریم دریچه بازدید فن کویل اقدام می کنیم.این جای پیچ ها بصورت حفره ای بر روی فریم دریچه ایجاد می شوند تا از برجسته شدنِ پیچ بر روی نمای فریم دریچه بازدید فن کویل جلوگیری کند.

پس از انجام مراحل فوق برای ساخت درب دریچه بازدید فن کویل اقدامات شروع می گردد.ابعاد درب دریچه بازدید فن کویل بر اساس ابعاد داخلی و تودرتوی دیواره های های فریم می باشد.به همین دلیل با احتساب دو تا سه میل بعنوان بادخور،برش ورق درب دریچه بازدید را انجام می دهیم.البته برای استحکام درب و جلوگیری از تاب خوردگی و دفرمه شدنِ ساختار درب دریچه بازدید فن کویل در هر یک از ابعاد درب دریچه بازدید فن کویل یک لبه یا خمِ ۹۰ درجه ای ایجاد می کنیم که درب دریچه بازدید فن کویل ساختار مستحکم تری به خود بگیرد.در مرحله بعد بنا به نیاز به عبور هوای محیط از بیرون به داخل محفظه ی دستگاه فن کویل در نزدیکترین نقطه به محل مکش دستگاه فن کویل بر روی درب دریچه بازدید فن کویل یک حفره ی ورود هوا ایجاد می کنیم.این حفره ورود هوا از یک دریچه هوای خطی ۳۰ درجه تشکیل می شود.۳۰ درجه بودنِ شیارهای این دریچه خطی باعث هدایت مستقیمِ هوای مورد نیاز فن کویل به محل مکش می گردد.ضمنا از دیگر مزایای زاویه دار بودنِ دریچه هوای درب دریچه بازدید فن کویل عدم امکان دیدِ داخل محفظه فن کویل از سمت بیرون به داخل می باشد.

در واقع به نوعی می توان گفت درب دریچه بازدید فن کویل یک ساختار ترکیبی از یک ورق آلومینیومی بعنوان درب و یک دریچه هوای خطیِ ۳۰ درجه می باشد که این دریچه هوا نیز وظیفه تامین هوای تازه ی دستگاه را بر عهده دارد.

با ایجاد و تعبیه ی دریچه خطی بر روی درب دریچه بازدید فن کویل،نوبت به ایجاد جای قفل بر روی درب می رسد.تعدادِ این جای قفل ها بر اساس ابعاد درب دریچه بازدید فن کویل می تواند متعدد باشد.آنچه که مهم است باید به میزانی از این تعداد قفل های زیمنسی بر روی ساختار درب دریچه بازدید فن کویل استفاده نمود که هم از تثبیت درب بر روی فریم دریچه بازدید فن کویل مطمئن گردید و هم از ایجاد زایده های قفل به تعداد زیاد بر روی نمای درب دریچه بازدید فن کویل جلوگیری نمود.چون هرچه تعداد قفل و به تبعِ آن زایده های قفل بر روی نمای درب دریچه بازدید فن کویل بیشتر باشد از زیباییِ درب دریچه دریچه بازدید فن کویل کاسته می شود.

پس از ایجاد جای قفل،نوبت به تعبیه ی لولا بر روی درب و فریم می رسد.به این منظور ابتدا یک سوی لولا را بر روی درب دریچه بازدید فن کویل با پیچ تثبیت می کنیم و سپس درب را با لولای تثبیت شده به فریمِ دریچه بازدید فن کویل متصل می کنیم.این کار نیز با استفاده از پیچ صورت می گیرد.

برای جلوگیری از ایجاد شیار نامتوازن بر روی محیط درب در زمان بسته بودن،لذا بر روی اضلاع محیطیِ درب دریچه بازدید فن کویل یک نوار از زه وار استفاده می کنیم تا ساختار و نمای دریچه بازدید فن کویل پس از بسته شدنِ درب،بصورت کاملا زیبا و دکوراتیو قابل دید باشد.

زمانیکه درب بر روی فریم دریچه بازدید فن کویل متصل می شود در واقع کارهای اولیه ی ساخت دریچه بازدید فن کویل به پایتن رسیده و نوبت به انجام عملیات رنگ بر روی ساختار داخلی و بیرونیِ دریچه بازدید فن کویل می رسد.جنس رنگ مصرفی برای این موضوع از نوع الکتروستاتیکِ کوره ای می باشد.در واقع ایجاد پوشش رنگی بر روی ساختار دریچه بازدید فن کویل هم باعث شیک تر شدن و تناسب نمای دریچه بازدید فن کویل با محیط می شود و هم ساختار دریچه بازدید فن کویل را در برابر صدمات و آسیب های احتمالی محافظت می کند.برای ایجاد بیشترین تناسب بین نمای دریچه بازدید فن کویل با نمای محیط از انواع کدرنگ های متنوع می توان بهره جست.البته رنگ های سفید،کرم،مشکی،قهوه ای از جمله پرکاربردترین کدرنگ ها در این زمینه می باشند ولی منعی بر استفاده از کدرنگ های خاص برای پوشش سطوح دریچه بازدید فن کویل وجود ندارد.

از جمله نکاتی که در مراحلِ پایانیِ کار از اهمیت خاصی برخوردار است کاور کردنِ دریچه بازدید فن کویل پس از خروجِ آن از کوره رنگ می باشد که در حین انتقال به محل پروژه جهت نصب آسیبی به ساختارِ فیزیکیِ دریچه بازدید فن کویل وارد نگردد.



ت-1-طریقه ساخت دریچه بازدید فن کویل خطی کله قندی وزنه ای:

این دریچه بازدید فن کویل هوای مورد نیاز برای مکش دستگاه فن کویل را از طریق شیارهای خطیِ کله قندی تامین می نماید.در واقع این دریچه بازدید فن کویل هم نقش درب را برای بازدید فن کویل و هم نقش هوارسان را برای دستگاه فن کویل ایفا می کند.برای ساخت این دریچه بازدید فن کویل احتیاج به فریم و یک درب می باشد.با توجه به جداشوندگیِ مدلِ دربِ این دریچه بازدید فن کویل،نوع فریم باید طوری انتخاب گردد که در حاشیه ی داخلیِ خود یک نشیمن گاه ایجاد نماید.

ابعاد فریم از ابعاد حفره ای که قرار است دریچه بازدید فن کویل بر روی آن تعبیه گردد مشخص می شود.البته برای تسهیل و امکانپذیر بودنِ عملیات نصب  باید به میزان نیم سانت از هر طرف بعنوان بادخور کسر گردد که نصاب در زمان نصب دریچه بازدید فن کویل خطی کله قندی دچار مشکل نگردد.

برش اضلاع فریمِ دریچه بازدید فن کویل بر این منوال صورت گرفته و پس از آن نسبت به گوشه زنیِ هریک از این اضلاع اقدام می کنیم.برای اتصال گوشه های کار باید از یک قطعه فلزی بنام کرنر استفاده کرد.این کرنر در واقع نقش جوش را برای اتصال بازی می کند.با تدارک فریم باید جای پیچ ها را بر روی آن ایجاد نمود.این جای پیچ ها، هم می تواند بر روی نمای فریم و هم بر روی دیواره ی فریم دریچه بلزدید فن کویل ایجاد شود.

با اتمام مراحل ساخت فریم دریچه بازدید فن کویل،نوبت به ساخت درب دریچه بازدید فن کویل خطی می رسد.جنس درب از ورق آلومینیوم با ضخامت یک میل به بالا می باشد.از آنجا که از نام این دریچه بازدید فن کویل هم مشخص است دریچه ی هوارسانِ این دریچه بازدید فن کویل از نوع خطی کله قندی می باشد.به همین خاطر با توجه به تناسب ابعاد درب دریچه بازدید فن کویل حفره ای با چهارچوبه ی مستطیلی بر روی این درب ایجاد می نماییم که به راحتی دریچه هوای خطیِ کله قندی را بر روی این حفره تعبیه و متصل نمود.

ظول و عرضِ این دریچه خطی به تناسب ابعاد دریچه بازدید فن کویل مشخص می گردد.عملیات اتصال این دریچه طوری انجام می گیرد که زایده خاصی بر روی درب دریچه بازدید فن کویل محسوس نباشد.

لبه های ورقِ درب دریچه بازدید فن کویل از طرفین به میزان ۱.۵ تا ۲ سانت بصورت ۹۰ درجه خم می خورد که عوارضی چون تاب خوردگی یا دفرمگی بر روی ساختار درب دریچه بازدید فن کویل نمایان نگردد.

با اتصال دریچه هوای خطی بر روی درب دریچه بازدید فن کویل و خم کاریِ لبه های درب دریچه بازدید فن کویلِ خطی کله قندی،این قطعه نیز همچون فریم آماده عملیات رنگ می شود.رنگ کاری بر روی سطوح بیرونی و درونیِ درب و فریم دریچه بازدید فن کویل با استفاده از رنگ کوره ای الکتروستاتیک صورت می گیرد.برای تناسب حداکثری با محیطداز انواع کد رنگ زیبا برای رنگ آمیزیِ سطوح دریچه بازدید فن کویل می توان بهره گرفت.



ت-۲-طریقه ساخت دریچه بازدید فن کویل خطی کله قندی لولایی:

جهت ساخت این دریچه بازدید فن کویل ابتدا باید به لولایی بودنِ آن توجه نمود.در واقعا ساختار درب این دریچه بازدید فن کویل بصورت لولایی و غیرجداشونده از فریم باز و بسته می شود.به این منظور ابتدا باید بر اساس سایز محل نصب دریچه بازدید فن کویل،نسبت به ساخت فریم اقدام نمود.فریم این دریچه بازدید فن کویل از پروفیل های ۳ و ۵ سانتی قابل طراحی و ساخت است.ابعاد طولی و عرضیِ فریم را بر اساس سایز بصورت گوشه بُر ،برش می دهیم.زاویه برشِ هر یک از سرهای اضلاعِ فریمِ دریچه بازدید فن کویل به میزان ۴۵ درجه می باشد.این زاویه باعث می شود ساختار دریچه بازدید فن کویل پس از ساختاریابی بصورت کاملا گونیا درآید و در زمان نصب مشکلی پیش نیاید.پس از برش اضلاع فریم،آنها را بصورت اتصال"نک" به همدیگر متصل می کنیم.این اتصال نه بصورت جوشی بلکه بصورت پِرسی صورت می گیرد تا آثاری از برجستگی یا موارد مشابه بر روی نمای دریچه بازدید فن کویل پدیدار نباشد.پس از اتصال اضلاع فریمِ دریچه بازدید فن کویل، نسبت به ایجاد جای پیچ یا محل حفره یا خزینه پیچ بر روی نما یا دیواره داخلیِ فریم دریچه بازدید فن کویل اقدام می کنیم.اگر خزینه پیچ بر روی نمای فریم دریچه بازدید فن کویل تعبیه گردد دریچه بصورت پیچ ازرو و اگر این حفره ها بر روی دیواره دریچه بازدید فن کویل تعبیه گردد دریچه بازدید فن کویل بصورت پیچ مخفی قابلیت نصب دارد.

با اتمام مراحل ساخت فریم دریچه بازدید فن کویل خطی کله قندی لولایی،باید نسبت به ساخت درب این دریچه بازدید فن کویل اقدام نمود.ابعاد درب این دریچه بازدید فن کویل بر اساس ابعاد حاصل شده بر روی فریم قابل استحصال است.این ابعاد با احتساب دومیل بادخور از هر طرف در نظر گرفته می شود که درب هنگام بازوبسته شدن مشکلی نداشته باشد.جنس ورق درب دریچه بازدید فن کویل خطی کله قندی از آلومینیوم می باشد.ضخامت این ورق نیز از یک میل به بالاومی باشد.از آنجا که در نام این دریچه بازدید فن کویل نیز ذکر شده است یک دریچه کله قندی به حالت کتابی بر روی درب این دریچه بازدید فن کویل ایجاد می شود.این دریچه خطی باعث تردد هوای لازم جهت دستگاه فن کویل بر روی درب دریچه بازدید فن کویل تعبیه می گردد.در اطراف درب دریچه بازدید فن کویل لبه های دوسانتی ایجاد می سود که حالت و ایستاییِ درب دریچه بازدید فن کویل بصورت کاملا فرم یافته و مستحکم باشد.این لبه ها که بصورت ۹۰ درجه در محیط درب دریچه بازدید فن کویل ایجاد شده قبلی از رنگ کاری ایجاد می شود.با تدارک و آماده شدنِ درب دریچه بازدید فن کویل نوبت به اتصال درب به فریم می رسد.این اتصال با کمک لولای مخصوص صورت می پذیرد.پس از اتصال درب به فریم دریچه بازدید فن کویل نسبت به انجام عملیات رنگ اقدام می کنیم.نوع رنگ و پوشش دریچه بازدید فن کویل خطی کله قندی لولایی،از جنس رنگ الکتروستاتیک کوره ای می باشد.کاربرد کد رنگ های مختلف و متنوع باعث می گردد که بیشترین تناسب بین ساختار دریچه بازدید فن کویل و رنگ محیط ایجاد شود.با اتمام عملیات رنگ،دریچه بازدید فن کویل در داخل یک مشمای ضربه گیر بسته بندی می شود که در زمان حمل و نقل و... ساختار دریچه بازدید فن کویل دچار خط و خش و... نگردد،

دریچه بازدید فن کویل مگنتی

با توجه به نوع تنوع قفل های کاربردی در ساخت دریچه بازدید فن کویل،این نوع دریچه بازدید فن کویل نیز از انواع لولایی با حالت قفل شونده محسوب می گردد.البته بزرگترین محدودیت این مدل امکان ساخت دریچه بازدید فن کویل در ابعاد متوسط و پایین می باشد.در واقع قفل های مگنتی یا آهنربایی با توجه به توان نگهدارندگیِ خود می توانند تحمل ایستاییِ درب دریچه بازدید فن کویل را داشته باشند.از ویژگی های این نوع دریچه بازدید فن کویل این می باشد که بر روی درب دریچه بازدید فن کویل مگنتی اثری از زائده یا برجستگی بعنوان دستگیره دیده نمی شود و درب این دریچه بازدید فن کویل بصورت فشاری و عملکرد اهرم از داخل باز و بسته می شود.یک سطح دیده شدنِ ساختار درب دریچه بازدید فن کویل پس از عملیات رنگ کمک مضاعفی در زیباتردیده شدنِ بدنه بیرونی دریچه بازدید فن کویل می کند.برای ساخت دریچه بازدید فن کویل مگنتی نیز ابتدا با ساخت چهارچوب فریم شروع کرده و سپس اقدام به ساخت درب دریچه بازدید فن کویل می نماییم.ابعاد فریم دریچه بازدید فن کویل باید هم در طول و هم در عرض به میزان نیم سانت از هر سو کوچکتر از ابعاد تودرتویِ قابی که قرار است دریچه بازدید فن کویل بر روی آن نصب شود باشد.از الزامات ساخت دریچه بازدید فن کویل حالت لولاییِ این نوع دریچه بازدید فن کویل است.با ساخت فریم دریچه بازدید فن کویل باید نسبت به ساخت درب دریچه بازدید فن کویل اقدام نمود.ابعاد پشت در پشتِ درب دریچه بازدید فن کویل با ابعاد داخلی فریم دریچه بازدید فن کویل مگنتی هماهنگ با میزان دو میل بادخور از هر طرف ساخته می شود.انواع مختلف مدل های درب دریچه بازدید فن کویل در تمامیِ اشکال برای این مدل دریچه بازدید فن کویل نیز قابل طراحی و ساخت می باشد.یعنی انواع شیارها و منافذ عبور هوا را بر روی درب این دریچه بازدید فن کویل می توان تعبیه نمود.این دریچه بازدید فن کویل را به دو صورتِ پیچ از نما و پیچ از داخل به راحتی می توان نصب نمود.در حالتی که بخواهیم نمای زیباتر و بدون زائده ای را از رُخِ دریچه بازدید فن کویل به نمایش بگذاریم از حالت پیچ مخفی برای نصب این دریچه بازدید فن کویل استفاده می کنیم.با ساخت و تکمیل مراحل مونتاژ دریچه بازدید فن کویل باید به تناسب رنگ فضا و محیط سطوح داخلی و بیرونیِ دریچه بازدید فن کویل را با استفاده از رنگ کوره ایِ الکتروستاتیک رنگ آمیزی کنیم.وجود کد رنگ های زیبا و شیک که هم باعث زیباییِ دریچه بازدید فن کویل می شوند و هم نمای دریچه بازدید فن کویل را در برابر ضربه و موارد تخریبی محافظت می کند.از جمله مزایای ساخت انواع دریچه بازدید فن کویل اینستکه محدودیتی به لحاظ سایز و ابعاد در ساخت این نوع از انواع دریچه بازدید فن کویل وجود نداشته و بر اساس سفارش مشتری به راحتی می توان هر نوع دریچه بازدید فن کویل را تولید و عرضه نمود.



روش های ساخت انواع دریچه بازدید فن کویل:

الف) روش ساخت دریچه بازدید فن کویل ورق آهنی:

منظور از دریچه بازدید فن کویل ورق آهنی در  حقیقت همان ورق گالوانیزه یا روغنی می باشد.عرض فریم دریچه بازدید فن کویل معمولاً سه سانت است. در ابتدا اضلاع فریم دریچه بازدید فن کویل را برش می دهیم و با خم کاری لبه های ورق فریم دریچه بازدید فن کویل ساختار کلی قاب دریچه بازدید فن کویل آماده می شود.

ابعاد فریم دریچه بازدید فن کویل بستگی به حفره محل مورد نظر نصب دارد. تمام اضلاع به صورت گونیا به هم وصل می شوند. سپس نوبت به طراحی و ساخت درب دریچه بازدید می رسد.

برای ساخت درب دریچه بازدید فن کویل از ورق آهنی باید ابعاد تودرتوی دریچه بازدید فن کویل به دست آید.

دریچه بازدید فن کویل با ورق آهنی را می توان در دو مدل درب لولایی و وزنه ای ساخت. اگر درب دریچه بازدید فن کویل به صورت لولایی باشد در یک بُعد از درب دریچه بازدید فن کویل لولا نصب میشود و به وسیله قفل زیمنسی باز و بسته می گردد.

درب این دریچه بازدید فن کویل را می توان با توجه به نیاز دستگاه و سفارش کارفرما شیار دار و یا ساده تولید کرد.

درب دریچه بازدید فن کویل که به صورت وزنه ای باز و بسته می شود با نشستن در نشیمنگاه فریم دریچه بازدید فن کویل بسته و با بلند کردن آن باز می‌گردد.

در مرحله آخر نوبت به رنگ کاری دریچه بازدید فن کویل ورق آهنی می رسد. برای این کار از رنگ کوره ای الکترواستاتیک استفاده می کنیم. پس از پاشیدن رنگ پودری روی تمام سطوح دریچه بازدید فن کویل با ورق آهنی آن را درون کوره قرار می دهند و در اصطلاح پخته می شود. این عمل باعث می گردد تا دریچه بازدید از هرگونه آسیب و ضربه‌ای در امان بماند و طول عمر مفید این محصول بالا رود.

جای پیچ را می‌توان هم روی نما و هم روی دیواره داخلی فریم دریچه بازدید فن کویل تعبیه کرد. کیفیت رنگ دریچه بازدید فن کویل ورق آهنی از نکات بسیار مهم در مراحل تولید این محصول می باشد. ابعاد قسمت فرورونده دریچه بازدید فن کویل آهنی باید در حد یک سانت کمتر ابعاد تو در توی قاب دریچه بازدید و فن کویل باشد تا دریچه بازدید فن کویل به راحتی در محل موردنظر فرو رود.

دریچه بازدید فن کویل اطلاعات تکمیلی

اطلاعات تکمیلی دریچه بازدید فن کویل

همانطور که در بالا اشاره کردیم دریچه بازدید فن کویل برای ایجاد دسترسی آسان به دستگاه‌هایی مانند داکت ها و فن کویل هایی که اغلب در سقف قرار دارند مورد کاربرد و استفاده است. این دریچه ها به وسیله شیارهایی که در حالتهای مختلف روی آنها تعبیه می شود امکان برگشت هوای محیط را فراهم می‌آورند. ابعاد دریچه بازدید فن کویل نسبت مستقیم با خود دستگاه فن کویل دارد.

نحوه نصب دریچه بازدید فن کویل

دریچه بازدید فن کویل را به دو حالت میتوان نصب کرد. اول با پیچ از رو و دوم به صورت پیچ از داخل یا پیچ مخفی. در حالت پیچ از داخل نمای دریچه بسیار زیبا تر خواهد بود. اما در دریاچه مدل های لولایی به خاطر محدودیت در نصب حالت پیش از رو استفاده می شود.

انواع دریچه بازدید فن کویل

ابعاد و سایز دریچه بازدید فن کویل نسبت مستقیم با ابعاد و سایز دستگاه فن‌کویل دارد. به طور کلی دریچه بازدید فن کویل در دو مدل لولایی و وزنه ای ساخته می شود. هر کدام از انواع دریچه بازدید فن کویل لولایی و یا وزنه ای با طرح های متنوع و مختلف و بنا به کاربرد تولید می گردند. به طور مثال می توان به مدل های گل سقفی، گریل دار، مشبک و معمولی اشاره کرد.

جنس دریچه بازدید فن کویل

دریچه بازدید فن کویل قابلیت ساخت با انواع ورق آلومینیوم ، گالوانیزه و چوبی را دارد. در مواردی که از ورق گالوانیزه برای ساخت دریچه بازید فن کویل استفاده شود از رنگ کوره ای برای پوشش تمام سطوح دریچه بازدید فن کویل بهره گرفته می شود. اما اگر دریچه بازدید فن کویل از جنس چوبی یا ام دی اف باشد از پوشش پلی اورتان بهره می گیریم.

ویژگی های دریچه بازدید فن کویل

دریچه بازدید فن کویل قابلیت ساخت در ابعاد مختلف و متناسب با ابعاد دستگاه فن کویل را دارد.

امکان نصب انواع دریچه های خطی جهت برگشت هوای فن کویل روی درب دریچه بازدید فن کویل

امکان نصب توری و فیلتر در پشت دریچه تعبیه شده جهت هوای برگشت هوای دستگاه روی درب دریچه بازدید فن کویل

انواع دریچه بازدید فن کویل دارای پره های ثابت و بدون حرکت می باشند.

انواع دریچه بازدید فن کویل را می توان با ورق آلومینیوم با ضخامت یک میلیمتر ساخت.

انواع دریچه بازدید فن کویل را می توان با پوشش رنگ کوره ای الکتروستاتیک رنگ آمیزی کرده و به بازار عرضه نمود.

محل تعبیه شیارها جهت مکش روی دریچه بازدید فن کویل امکان پذیر است.

موارد مصرف دریچه بازدید فن کویل

امکان استفاده از دریچه بازدید فن کویل در ساختمان های اداری، مسکونی و تجاری.

امکان استفاده از دریچه بازدید فن کویل در تمام فضاهایی که در آن دستگاه فن کویل سقفی استفاده نصب شده باشد.

پس از آنکه دستگاه هواساز برای هوارسانی در سقف کاذب نصب گردید، جهت دسترسی و بازدید و تعمیر و سرویس آن از دریچه بازدید فن کویل استفاده می شود

دریچه بازدید فن کویل از دو قسمت فریم و درب دریچه بازدید فن کویل تشکیل شده است. دریچه بازدید فن کویل در مدل آلومینیومی دارای تنوع بسیار زیاد است. اگر هوای برگشت دستگاه فن کویل از طریق کانال هوا تامین شود. ساختار درب دریچه بازدید فن کویل به صورت ساده خواهد بود. اما اگر هوای برگشت فن کویل از طریق دریچه بازدید فن کویل تامین شود، روی درب دریچه بازدید فن کویل باید شیار طراحی شود.



درباره دریچه بازدید فن کویل بیشتر بدانیم

دریچه بازدید فن کویل جهت دسترسی و تعمیر و نگهداری دستگاه فن کویل و دمنده و مکنده هایی که در سقف نصب شده اند به کار گرفته می شود. ابعاد و سایز دریچه بازدید فن کویل بستگی به ابعاد دستگاه فن کویل یا دمنده و مکنده دارد. به طور کلی دریچه بازدید فن کویل در دو مدل با درب لولایی و وزنه ای تولید می شود. مدل درب ها در دریچه بازدید فن کویل متفاوت است. اگر دستگاه فن کویل نیاز به مکش هوای اطراف داشته باشد روی درب شیارهایی به وجود می‌آید، اما اگر دستگاه نیاز به مکش هوا نداشته باشد درب دریچه بازدید ساده تولید می گردد. دریچه بازدید فن کویل را می‌توان در مدل‌های آلومینیومی و چوبی تولید کرد. پوشش رنگ دریچه بازدید فن کویل آلومینیومی رنگ پودری الکترواستاتیک است و پوشش رنگ دریچه بازدید فن کویل چوبی از رنگ پلی یورتان می باشد.

انواع دریچه بازدید فن کویل آلومینیومی

دریچه بازدید فن کویل ساده بدون مکش

دریچه بازدید فن کویل ساده با گریل مکش ۹ سانتی

دریچه بازدید فن کویل ساده با گریل مکش ۱۸ سانتی

دریچه بازدید فن کویل خطی یک طرفه

دریچه بازدید فن کویل خطی دو طرفه

دریچه بازدید فن کویل خطی طرح اسلوت

دریچه بازدید فن کویل مشبک

دریچه بازدید فن کویل گل سقفی ( تک گل )

دریچه بازدید فن کویل گل سقفی ( دو گل )

دریچه بازدید فن کویل خطی کله قندی

باید خاطرنشان کرد که تمام انواع دریچه بازدید فن کویل در مدل‌های بالا را هم می‌توان به صورت وزنه ای و هم به صورت لولایی ساخت.

دریچه بازدید فن کویل ساده:

زمانی از دریچه بازدید فن کویل ساده استفاده می گردد که نیازی به ایجاد منفذ روی درب دریچه بازدید فن کویل نباشد.

دریچه بازدید فن کویل ساده در دو مدل درب وزنه ای و درب لولایی ساخته می‌شود. مدل درب دریچه بازدید فن کویل وزنه ای به طور کامل از فریم جدا شده، اما در مدل لولایی درب دریچه بازدید فن کویل به وسیله یک قفل زیمنس و لولا به فریم متصل است. دریچه بازدید فن کویل را می توان بصورت پیچ از روی فریم و یا پیچ مخفی نصب کرد. ضخامت ورق مصرفی بستگی به ابعاد دریچه بازدید فن کویل دارد. فریم دریچه بازدید فن کویل ساده با عرض های ۳ و ۵ سانتی ساخته می شود. تمام سطوح دریچه بازدید فن کویل ساده با رنگ پودری الکترواستاتیک پوشش داده شده و درون کوره قرار می گیرد تا عمر مفید آن افزایش یابد.

دریچه بازدید فن کویل ساده با گریل ۹ و ۱۸ سانتی:

اگر نیاز باشد هوای برگشت از طریق دریچه بازدید به دستگاه برسد از دریچه بازدید فن کویل ساده با گریل ۹ و ۱۸ سانتی جهت بازدید و تعمیر دستگاه استفاده می شود. این دریچه بسیار شبیه دریچه بازدید فن کویل ساده می باشد، با این تفاوت که چندین شیار روی آن تعبیه شده است. اگر یک ردیف شیار روی درب دریچه بازدید تعبیه کنیم را میتوان در اکس درب دریچه بازدید و هم در یک سوم ارز درب دریچه بازدید ایجاد کرد. محل ایجاد این شیار ها به دلایل مختلف می تواند باشد. از جمله این دلایل نزدیکی مجرای ورود هوا به نقطه دستگاه میتواند باشد. درب این دریچه بازدید فن کویل نیز به صورت لولایی و وزنه ای ساخته می شود. اگر فاصله زیر دستگاه فن کویل با افق سقفی که قرار است دریچه بازدید فن کویل در آن نصب شود کم باشد امکان استفاده از دریچهب بازدید فن کویل با درب وزنه ای وجود نخواهد داشت و باید از درب لولایی برای دریچه بازدید فن کویل استفاده شود. این دریچه بازدید فن کویل نیز هم بصورت پیچ از رو و هم پیچ مخفی در محل مورد نظر نصب می شود. برای پوشاندن تمام سطوح دریچه بازدید فن کویل با گریل ۹ و ۱۸ سانتی نیز از رنگ کوره ای الکترواستاتیک بهره می گیریم.



دریچه بازدید فن کویل خطی یک و دو طرفه:

زمانی از دریچه بازدید فن کویل خطی استفاده می شود که نیاز باشد هوای برگشت از محیط زیر فن کویل تامین شود. دریچه بازدید فن کویل ترکیبی از دریچه بازدید ساده خطی یک یا دو طرفه می باشد.

دریچه خطی که روی بدنه اصلی دریچه بازدید فن کویل نصب می‌شود دارای منافذ موازی و ابعاد متناسب با بدنه می باشد. به همین دلیل این امکان را می‌دهد که هوای کافی جهت پشتیبانی هوای برگشته دستگاه به طور مستقیم توسط دریچه بازدید فن کویل از محیط تامین شود.

درب دریچه بازدید فن کویل خطی این قابلیت را دارد که هم به صورت وزنه ای و هم به صورت لولایی باز و بسته شود. فریم دریچه بازدید فن کویل خطی با عرض ۳ و۵ سانتی تولید می شود. دریچه بازدید به دلیل زاویه مناسب می‌تواند هوا را از یک سو مکش کند و بیشتر در جاهایی که یک بعد دریچه به دیوار نزدیک است مورد کاربرد قرار می‌گیرد. دریچه بازدید فن کویل خطی دو طرفه به صورت زاویه دار از دو طرف هوای محیط را وارد محفظه دریچه بازدید فن کویل خواهد کرد. در نتیجه این دریچه بازدید فن کویل در مکان هایی مورد استفاده قرار می گیرد که دریچه بازدید فن کویل از دیوارها فاصله لازم را دارد و از هر طرف هم محیط را جذب خواهد کرد. دریچه بازدید خطی لولایی احتیاج به قفل زیمنس دارد. تعداد قفل های در ابعاد قابل تغییر است.

دریچه بازدید فن کویل هم به صورت پیچ از رو و هم به صورت پیچ مخفی نصب و تعبیه می شود. تمام سطوح دریچه بازدید فن کویل خطی به وسیله رنگ کوره ای الکترواستاتیک پوشش داده می‌شود تا هیچگونه آسیب و ضربه ای به آن وارد نگردد. ضخامت ورق آلومینیوم به کار رفته جهت درب دریچه بازدید فن کویل بستگی به ابعاد این محصول دارد.

دریچه بازدید فن کویل مشبک:

اگر بخواهیم هوای برگشت دستگاه با کمترین مزاحمت و بیشترین مقدار به دستگاه منتقل شود از دریچه بازدید فن کویل مشبک استفاده می کنیم. زیرا شبکه های موجود در قسمت مشبک دریچه بازدید فن کویل جریان هوا را به صورت مستقیم و آزاد به دستگاه تزریق کرده و جلوی افت فشار را می‌گیرد.

 از دریچه بازدید فن کویل مشبک برای هماهنگی بیشتر نمای دریچه بازدید فن کویل با دریچه دمنده مشبک استفاده خواهد شد. دریچه بازدید فن کویل مشبک دریچه ای است که از یک دریچه بازدید فن کویل ساده و دریچه مشبک تشکیل شده است. ابعاد دریچه مشبک با ابعاد دریچه اصلی بازدید فن کویل متناسب است تا ظاهر دریچه بازدید فن کویل دارای تناسب باشد.

دریچه بازدید فن کویل با دو فریم ۳ و ۵ سانتی ساخته می شود درب دریچه بازدید فن کویل مشبک نیز به صورت وزنه ای و لولایی قابلیت تولید دارد. دریچه بازدید فن کویل مشبک هم به صورت پیچ از رو و هم به صورت پیچ مخفی در محل مورد نظر نصب می شود.

 سطوح دریچه بازدید فن کویل با رنگ پودری الکترواستاتیک پوشانده می شود و درون کوره قرار می گیرد تا در برابر ضربه و آسیب دیدگی مصون بماند ضخامت ورق آلومینیوم به کار رفته روی درب دریچه بازدید فن کویل مشبک بستگی به ابعاد آن دارد.

دریچه بازدید فن کویل خطی کله قندی:

دریچه بازدید فن کویل خطی کله قندی برای بازرسی دستگاه‌های استفاده می‌شود که مکش دریچه بازدید از طریق دریچه خطی کله قندی تعبیه شده بر روی بدنه دریچه بازدید فن کویل صورت می‌پذیرد و دلیل نامگذاری این دریچه نیز وجود همان دریچه خطی می باشد.

در نتیجه می‌توان گفت وظیفه هوارسانی را دریچه خطی کله قندی انجام می‌دهد. در فضاهایی که از دریچه بازدید فن کویل خطی کله قندی استفاده می‌شود برای دمش هوا نیز از همین نوع دریچه خطی کله قندی به کار گرفته می شود.

قابلیت ساخت در دو مدل درب لولایی و درب وزنه ای را دارد. اگر درب دریچه بازدید فن کویل خطی کله قندی به وسیله لولا باز و بسته شود  احتیاج به قفل زیمنسی دارد.

دریچه بازدید فن کویل خطی کله قندی به وسیله پیچ از روی فریم و پیچ مخفی در حفره مورد نظر نصب خواهد شد. می توان دریچه بازدید فن کویل خطی کله قندی را با رنگ کوره ای الکترواستاتیک پوشش داد تا مقاومت آن در برابر ضربه بالا رفته و عمر این دریچه طولانی گردد.

به طور عمده از ورق آلومینیوم یک میل برای درب دریچه بازدید فن کویل خطی کله قندی استفاده می‌شود. اما اگر سایز و ابعاد دریچه بازدید فن کویل افزایش یابد ضخامت ورقه مصرفی نیز افزایش خواهد یافت. فریم دریچه بازدید فن کویل خطی کله قندی در دو مدل ۳ و ۵ سانتی ساخته می‌شود.



دریچه بازدید فن کویل طرح اسلوت

اگر برای دمش هوا دستگاه های فن کویل از دریچه اسلوت استفاده شده باشد جهت هماهنگی و تناسب بیشتر در طراحی داخلی از دریچه بازدید فن کویل طرح اسلوت استفاده می شود. دریچه بازدید فن کویل طرح اسلوت متشکل از یک فریم و درب دریچه می باشد که روی بدنه درب یک دریچه بازدید فن کویل طرح اصلی نصب شده است.

از مزایای این دریچه بازدید فن کویل زیبایی و دکوراتیو بودن آن می باشد. دریچه بازدید فن کویل طرح اسلوت از آلومینیوم می باشد.فریم این دریچه بازدید فن کویل در دو مدل ۳ و ۵ سانتی ساخته می شود.

 درب دریچه بازدید فن کویل طرح اسلوت مانند دیگر دریچه بازدید فن کویل ها به دو صورت وزنه‌ای و لولایی تولید می گردد. در مدل لولایی روی درب دریچه بازدید فن کویل یک قفل زیمنس و لولا تعبیه شده است.

 سطح کلی بدنه دریچه بازدید فن کویل طرح اسلوت با رنگ کوره ای الکترواستاتیک پوشش داده می شود تا طول عمر این دریچه بازدید فن کویل افزایش یافته و از هر گونه آسیب و ضربه ای در امان بماند. در مدل لولایی درب بازدید فن کویل طرح اسلوت تعداد قفل ها بستگی به سایز و ابعاد این دریچه بازدید فن کویل دارد دریچه بازدید فن کویل طرح اصلی به دو صورت پیچ از روی فریم و پیچ مخفی در محل مورد نظر نصب و جانمایی میشود.

دریچه بازدید فن کویل گل سقفی

دریچه بازدید فن کویل گل سقفی دارای کادر محیطی به صورت پره ی پله ای رو به داخل در یک ردیف یا دو ردیف در حاشیه یا داخل درب دریچه بازدید فن کویل میباشد. در واقع منفذ ورود هوای برگشت دریچه بازدید فن کویل، گل سقفی حفره چهارگوش یک یا دو ردیف است، در اصطلاح به هر یک از این حفره های ورود به هوا گل سقفی دریچه بازدید فن کویل گفته می شود.

اگر این حفره چهار گوش تا کی باشد به این نوع دریچه بازدید فن کویل تک گل و اگر این حفره چهارگوش دوتایی باشد به این مدل دریچه بازدید فن کویل گل سقفی دو گل گفته می‌شود.

درب این دریچه بازدید فن کویل نیز در دو مدل وزنه ای و لولایی تولید می شود و مانند دیگر دریچه بازدید فن کویل ها آن در دو مدل ۳ و ۵ سانتی ساخته می گردد. جنس این دریچه بازدید فن کویل از ورق آلومینیوم است.تمام سطوح دریچه بازدید فن کویل سقفی با رنگ کوره ای الکترواستاتیک پوشش داده می شود

دریچه بازدید فن کویل گل سقفی به وسیله پیچ از روی فریم و یا پیچ مخفی نصب و تعبیه می گردد. تعداد قفل ها در مدل درب لولایی دریچه بازدید فن کویل سقفی به ابعاد آن بستگی دارد.

دریچه بازدید فن کویل پرهZ

شیارهای ورود هوای دریچه بازدید فن کویل پره Z در مدل گریل های پره ای با طرح خم به شکل Zتولید خواهد شد. به طور معمول پره هایZ این دریچه بازدید فن کویل در یک یا دو وجه دریچه بازدید فن کویل نصب می شود.هوا از این طریق به داخل دستگاه ورود پیدا می کند. تعداد این پره ها با میزان فشار مکش دستگاه نسبت مستقیم دارد.

میتوان برای زیبایی بیشترشیارهایZشکل را در دو سمت دریچه بازدید فن کویل تعبیه نمود.

درب دریچه بازدید فن کویل پرهZرا در دو مدل لولایی و وزنه ای تولید می کنند. اگر درب دریچه بازدید فن کویل لولایی باشد تعداد قفل های تعبیه شده روی آن به ابعاد دریچه بازدید فن کویل بستگی دارد.

جنس ورق مصرفی جهت ساخت دریچه بازدید فن کویل پره Zورق آلومینیوم است. به طور معمول از ورق یک میل برای ساخت این دریچه بازدید فن کویل استفاده می شود. اما با افزایش ابعاد دریچه بازدید فن کویل ضخامت ورق مصرفی نیز بالا می رود.

تمام سطوح دریچه بازدید فن کویل پره Zبا رنگ کوره ای الکتروستاتیک پوشانده می شود تا از آسیب دیدگی در امان بماند و عمر مفید دریچه بازدید فن کویل افزایش یابد.

این دریچه بازدید فن کویل از طریق پیچ در محل مورد نظر نصب می شود. حال این پیچ هم می تواند در روی نما تعبیه شود و هم می تواند به صورت پیچ مخفی باشد.

دریچه بازدید فن کویل ترکیبی

گاهی دستگاه فن کویل نیاز به منفذ ورودی هوا زیادی دارد. در این حالت برای حفظ استاندارد ورودی هوا و حفظ زیبایی ظاهری دریچه بازدید فن کویل از دریچه بازدید فن کویل ترکیبی بهره گرفته می شود.

به طور مثال روی درب دریچه بازدید فن کویل از شیارهای پره Zدر کناره های طولی درب دریچه بازدید فن کویل و ورق پانچ در قسمت داخلی درب به کار گرفته می شود.

درب این دریچه بازدید فن کویل هم مانند انواع دیگر دریچه فن کویل به صورت لولایی و وزنه ای ساخته می شود. در مدل لولایی لزوماً باید از لولا و قفل زیمنس برای بازو بستن درب دریچه بازدید فن کویل استفاده شود. تعداد قفل ها به ابعاد دریچه بازدید فن کویل بستگی دارد.

فریم دریچه بازدید فن کویل در دو مدل ۳ و ۵ سانتی تولید می گردد. جنس دریچه بازدید فن کویل ترکیبی از ورق آلومینیوم با ضخامت یک میل است. البته ضخامت ورق مصرفی با ابعاد دریچه بازدید فن کویل نسبت مستقیم دارد.

دریچه بازدید فن کویل ترکیبی با استفاده از پیچ مخفی یا پیچ از روی نمای فریم در محل مورد نظر نصب می شود.

از رنگ کوره ای الکتروستاتیک برای پوشش روی دریچه بازدید فن کویل ترکیبی استفاده می شود. رنگ کوره ای باعث می شود در طول زمان عمر مفید دریچه بازدید فن کویل افزایش یابد و مانع آسیب دیدگی این محصول می شود.

یکی دیگر از مزایای رنگ کوره ای روی دریچه بازدید فن کویل این است که به کارفرما این امکان را میدهد تا متناسب با محیط اطراف از کد رنگ انتخابی سفارش دهد.



دریچه بازدید فن کویل چوبی

اگر در فضایی دیوار ها و کف با چوب دیزاین شده باشند، برای تناسب در نمای داخلی بهتر است از دریچه بازدید فن کویل چوبی یا ام دی اف با پوشش رنگ ضد آب استفاده کرد. دریچه بازدید فن کویل چوبی ماهیتاً از ام دی اف ساخته میشود و به بازار ارائه می گردد. امروزه با فناوری های جدید و همچنین ساخت ماشین آلات نوین ساخت دریچه های بازدید فن کویل چوبی نیز وارد مرحله جدیدی شده است. از آنجایی که دریچه بازدید کویل چوبی ظاهری دکوراتیو دارد بسیار زیاد مورد استقبال کارفرمایان و مهندسین ناظر و طراحان داخلی قرار گرفته است.

برای ایجاد طرح های متنوع و مختلف روی دریچه بازدید فن کویل چوبی از دستگاه‌های پیشرفته سی ان سی استفاده میشود. از این طریق می توان هر طرحی با هر نقشه و مدلی را روی دریچه بازدید فن کویل پیاده کرد. لازم به ذکر است که حتماً باید دریچه بازدید فن کویل چوبی با رنگ ضد آب پلی اورتان پوشش داده شود تا در برابر رطوبت بخار و نرم مقاومت کافی را داشته باشد. از دریچه بازدید فن کویل چوبی در تمام نقاط کشور می‌توان استفاده کرد، اما بیشترین استفاده از دریچه بازدید فن کویل  در مکان هایی است که رطوبت هوا بالاست، مانند شمال و جنوب کشور.

دریچه بازدید فن کویل استیل

اگر بخواهیم از دریچه بازدید فن کویل در فضاهایی با کاربری بهداشتی و کلین روم ها استفاده کنیم بهتر است از دریچه بازدید فن کویل استیل بهره بجوییم.

جنس ورق استیل به کار رفته در دریچه بازدید فن کویل استیل از ورق استیل با عیار ۳۰۴ یا ۳۱۶ می باشد.

تمام قسمت های تشکیل دهنده دریچه بازدید فن کویل استیل از جمله لولا باید لزوماً از جنس استیل باشد.

دریچه بازدید فن کویل استیل این امکان را به کارفرمایان می دهد که در هر سایز و اندازه ای ساخته شود و هیچ محدودیتی در ساخت ابعاد مختلف ندارد.

درب دریچه بازدی فن کویل استیل نیز مانند انواع دیگر دریچه بازدید فن کویل در دو مدل لولایی و وزنه ای تولید می گردد‌.

طریقه نصب دریچه بازدید فن کویل استیل به وسیله پیچ از روی فریم و پیچ مخفی می باشد.

دریچه بازدید فن کویل پی وی سی

همانطور که از نام این دریچه بازدید فن کویل نمایان است، از پی وی سی ساخته می شود. به دلیل شکل پذیری پی وی سی به وسیله دستگاه های سی ان سی می توان از طرح ها و نقش های گوناگون روی دریچه بازدید فن کویل استفاده نمود.

دریچه بازدید فن کویل پی وی سی از یک فریم تشکیل شده که در پیرامون دریچه بازدید فن کویل این محصول را احاطه می کند.درب دریچه بازدید فن کویل پی وی سی روی قاب آن تعبیه می شود.

از مزایای دریچه بازدید فن کویل پی وی سی خاصیت ضد آب بودن این محصول است. در نتیجه مناسب برای فضاهایی ست که دارای رطوبت بالا باشند.

به وسیله دستگاه سی ان سی می توان طرح و نقش های مختلف روی درب دریچه بازدید فن کویل طراحی کرد. این دریچه بازدید فن کویل را نیز میتوان در هر سایز و ابعادی تولید کرد.



دریچه بازدید فن کویل پلاستیکی

از ویژگی‌های دریچه بازدید فن کوی
