کلاهک ژاپنی

کلاهک ژاپنی

در میان انواع کلاهک بام، کلاهک ژاپنی که در اصطلاح به کلاهک پرّه ای نیز معروف است،از شکیل ترین کلاهک ها محسوب می شود. کلاهک ژاپنی عموماً در منتهی الیهِ لوله های دودکش و لوله های وِنت در بام نصب و مورد استفاده دارد.با توجه به ساختار و ظاهرِ کلاهک ژاپنی و امکان تخلیه ی آسانِ هوا و دود از لابلای طبقاتِ گریلیِ کلاهک ژاپنی ،آنرا در ردیف زیباترین و پرکابردترین کلاهک ها قرار داده است. کلاهک ژاپنی

از جمله کاربردهای اصلیِ کلاهک ژاپنی استفاده از آن در دهانه ی خروجیِ لوله های دودکش موتورخانه در بام می باشد.با توجه به میزان دود خروجی از مشعل دیگ موتورخانه و بنا به نیاز مشعلِ دیگِ موتورخانه به هوای آزاد بعنوان اکسیژنِ سوخت، بر اساس محاسبات دقیق می توان ابعاد پایه کلاهک ژاپنی و همچنین تعداد گریل های کلاهک ژاپنی را تعیین و اقدام به ساخت نمود.

کاربردِ دیگرِ کلاهک ژاپنی در دهانه لوله ها و داکتِ دودکشِ هودهای صنعتی و خانگی می باشد.

کلاهک ژاپنی برای خروج گاز دی اکسید کربنِ حاصل از سوختنِ گازِ انواع بخاری گازیها نیز مورد استفاده قرار می گیرد.

همچنین کلاهک ژاپنی در تخلیه ی دود سیستم شومینه نیز قابلیت کاریرد دارد.

با توجه به ظاهرِ نامناسبِ لوله های ونت در بام، می توان لوله های ونتِ موجود در بام را که در کنارهم قرار گرفته اند را در یک جا تجمیع نمود و با کلاهک ژاپنی تمام لوله های ونت را کاور نموده و از معرض دید خارج نمود تا وجهه ی ظاهریِ بام دارای تناسبِ دیدِ خوبی گردد.

از کلاهک ژاپنی در انواع سقف ها مثل سقف های مسطح و سقف های شیبدار،به راحتی می توان استفاده نمود.

ارتفاع استاندارد برای ساخت کلاهک ژاپنی در هر ابعاد،به میزان ۳۰ تا ۳۵ سانتی متر می باشد،که بنا به درخواست ناظر یا کارفرما این ارتفاع قابل افزایش یا کاهش می باشد.

تعداد پرّه های گریلیِ کلاهک ژاپنی معمولا ۴ پرّه می باشد،اما با توجه به سفارشی بودنِ مراحلِ ساخت،تعدادِ این پرّه های کلاهک ژاپنی نیز قابل افزایش می باشد.

کلاهک ژاپنی از انواع ورق روغنی،گالوانیزه،سیاه و حتی گاهی از استیل قابل ساخت می باشد.

در صورت استفاده از ورق روغنی،سیاه و حتی گالوانیزه در ساخت کلاهک ژاپنی برای جلوگیری از اکسیدشدن و زنگ زدگی و استهلاکِ زودرس، بر روی سطح آن از پوشش رنگ کوره ای استفاده می گردد.

ضخامت ورقِ استفاده شده در کلاهک ژاپنی نیز بنا به ابعاد کلاهک متفاوت می باشد،اما بطور عُرفی از ورق یک میل با رنگ کوره ای برای ساخت کلاهک ژاپنی استفاده می گردد.لازم به ذکر است ضخامت ورق مصرفی در ساخت کلاهک ژاپنی ،از نیم میلیمتر تا ۲ میلیمتر متغیر می باشد.اگر ضخامت ورق، یک و کمتر از یک میل باشد برای اتصال قطعات کلاهک ژاپنی از اتصالِ نقطه جوش و برای ضخامت های بالاتر از اتصال جوشکاری استفاده می گردد. کلاهک ژاپنی

اگر کلاهک ژاپنی بر روی سطح افقی قابلیتِ نشیمن داشته باشد،در لبه ی پایینِیِ پایه ی کلاهک ژاپنی در هنگام ساخت، یک خمِ سه سانتی ایجاد می گردد که با ایجاد جای پیچ روی این لبه ی سه سانتیِ کلاهک ژاپنی ،آنرا در محل مورد نظر نصب و تثبیت می کنند.

همچنین اگر قرار باشد کلاهک ژاپنی روی مقطعِ جهارگوشی را کاور کند لبه ی پایینیِ کلاهک ژاپنی بدون خم ساخته می شود ولی در عوض از داخل در چند سانتیمتریِ پایه ی کلاهک ژاپنی یک نوارِ L شکل یا نبشی چرخانده می شود که وقتی پایه ی کلاهک ژاپنی روی مقطع چهارگوش  را کاور می کند، با گیرکردنِ نبشی روی سطح چهارگوش، کلاهک ژاپنی ترمز کرده و در همین وضعیت تثبیت و نصب گردد.

بام کلاهک ژاپنی بصورت یک شیبه،دوشیبه ی مسطح و دوشیبه ی قوس دار قابل طراحی و ساخت می باشد.

پرّه های گریلیِ کلاهک ژاپنی که بصورت پرّه های Z شکل بصورت موازی و منظم،طراحی و خم کاری شده اند بعداز نصب و جانمایی روی پایه کلاهک ژاپنی ،باعث عدم نفوذ آب باران و برف به داخل کلاهک ژاپنی می گردد.

اگر دورتادورِ چهاروجهِ پایه ی کلاهک ژاپنی آزاد و بدون مانع باشد،تمامیِ وجوهِ کلاهک(هرچهار وجه)بصورت پرّه دار ساخته می شود.

اگر یک وجه از وجوهِ پایه ی کلاهک ژاپنی با مانع مواجه باشد، پره های کلاهک ژاپنی بصورت سه طرفه ساخته می شود.

بعضی اوقات بر اساس موقعیتِ محلِ نصبِ کلاهک ژاپنی، پایه ها بصورت ناگونیا یا گوشه به داخل و یا چندوجهی ساخته میشود.

از جمله مزایای استفاده از کلاهک ژاپنی ،امکان استفاده از آن بر روی دیوار و همچنین نمای ساختمان می باشد.

استفاده از کلاهک ژاپنی در محیطهایی که دارای ریزگرد و گردوعبار است، توصیه می گردد.

از جمله کاربردهای جنبیِ کلاهک ژاپنی  استفاده از آن برای تامین هوای تازه ی اتاقکِ دستگاه های هواساز می باشد.

اگر بخواهیم از نزدیکترین نوع کلاهک نسبت به کلاهک ژاپنی نام ببریم باید به کلاهک پره ایِ گرد اشاره نمود که با مقطعِ پایه و پره های گرد مشابه با کلاهک ژاپنی ساخته می شود.

استفاده از پوشش رنگ(رنگ پودری استاتیکِ کوره ای) در سطح بیرونی و داخلیِ تمامیِ کلاهک های بام،از جمله کلاهک ژاپنی برای جلوگیری از استهلاک زودرس بسیار ضروری می باشد.

با توجه به کاربردهای گوناگونِ محصولِ کلاهک ژاپنی و همچنین اطلاعات مربوط به نوع مَتریال و ضخامت ورق های مصرفی،لطفا برای کسب اطلاعات بیشتر و مشاوره ی رایگان با مسئول مشاوره و فروش شرکت با شماره های ۰۹۱۲۱۲۳۳۹۴۲ و ۶۶۰۰۰۳۶۵ تماس حاصل فرمایید.

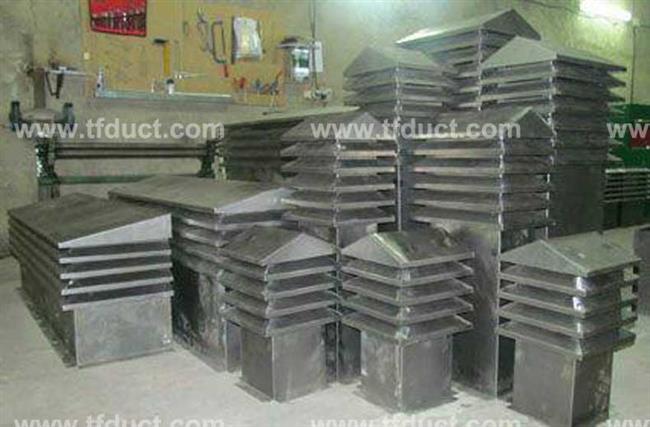

گالری تصاویر
اطلاعات عموی کلاهک ؤاپنی
ا

طلاعات عمومی در مورد کلاهک ژاپنی

کلاهک ژاپنی در میان انواع کلاهک ها از زیباترین ها به شمار می آید. ساختار پره ای شکلِ کلاهک ژاپنی که بصورت خطوطی موازی و با فواصل منظم در امتداد هم جانمایی شده اند باعث تخلیه هوا بصورت متوازن و یکنواخت از این گریل ها می گردد.تعداد پره های کلاهک ژاپنی و نیز ارتفاع پایه کلاهک ژاپنی نقش عمده ای در خروج و تخلیه دود و آلاینده ایفا می کنند.

چون ساختِ کلاهک ژاپنی بصورت سفارشی و بر اساس ابعاد محل، انجام می پذیرد لذا محدودیتی در تعیین ارتفاع پایه و نیز تعداد پره های کلاهک ژاپنی وجود ندارد.بدیهی است هر چه پایه کلاهک ژاپنی بیشتر باشد امکان جاگیریِ بیشترِ دود و آلاینده در داخلِ این حجم بیشتر بوده و از انباشت و تراکم دود در داخل لوله ها جلوگیری می شود.موضوع تعداد پره های کلاهک ژاپنی نیز به میزان ارتفاع پایه و حتی بیشتر در ارتقای راندمان کلاهک ژاپنی در تخلیه دود و آلاینده موثر می باشد.هرچه تعداد پره های موازیِ کلاهک ژاپنی بیشتر باشد امکانِ تخلیه دود بیشتر می گردد و کلاً ارتفاع بالای پایه و افزایش پره های کلاهک ژاپنی از امتیازات آن محسوب می شود.البته با توجه به امکان بادگیر بودنِ بعضی مناطق باید تناسب ارتفاعِ پایه در ان مناطق نیز باید لحاظ گردد.

فواصل پره های کلاهک ژاپنی نیز باید بصورت استاندارد تعبیه گردد. درصورت افزایش فواصلِ عمودیِ لایه های پره های کلاهک ژاپنی احتمال نفوذ باران و برف و نیز پرنده و حشرات در داخل فضای کلاهک ژاپنی بالاتر می رود.از طرفی در صورت کم بودنِ فاصله ی پره ها نیز روند تخلیه دود از فضای داخلیِ کلاهک ژاپنی با اختلال و خفگی روبرو می گردد.

از کلاهک ژاپنی صرفا بعنوان تخلیه دود و آلاینده استفاده نمی شود بلکه برای زیباییِ نقطه ی انتهاییِ نمای لوله های ونت نیز از کلاهک ژاپنی استفاده می شود.

اگر قرار باشد کلاهک ژاپنی در جای مسطح از جمله روی کف یا دیوار بام نصب و تعبیه شود برای امکان اتصال کلاهک ژاپنی به کف بام یا دیوار در پایینِ پایه ی کلاهک ژاپنی یک لبه ی سه سانتی ایجاد می شود تا با تعیین محل های بخصوصی که سوراخ می گردد،امکان پیچ کردنِ آن لبه ها به کف بام یا دیوار فراهم آید.درصورتیکه کلاهک ژاپنی بر روی یک چهارچوبه یا حجم مکعبی باید سوار شود بجای آن لبه ی سه سانتی باید از یک نبشی سه سانتی در ارتفاع ۵ تا ۱۰ سانتیِ پایینِ فضای داخلیِ کلاهک ژاپنی بعنوان نشیمن یا ترمز استفاده نمود.این نبشی یا ترمز باعث می شود پایه ی کلاهک ژاپنی بیش از حد بر روی حجم مکعبی فرو نرود و کلاهک ژاپنی به راحتی بتواند عملیات تخلیه دود و آلاینده را به انجام رساند.

شکل کلاهِ کلاهک ژاپنی بصورت قوسدار ساخته می شود،اما گاهی این کلاه را بصورت یک شیب و یا دوشیبِ مسطح نیز می سازند.

کلاهک ژاپنی را می توان از انواع ورق مثل ورق سیاه،روغنی،گالوانیزه، رنگی و حتی از ورق استیل نیز تولید نمود.درصورت استفاده از ورق روغنی یا سیاه برای ساخت کلاهک ژاپنی لزوما باید بر روی سطوح داخلی و بیرونیِ کلاهک ژاپنی از ضدزنگ و رنگ کوره ای استفاده نمود تا کلاهک ژاپنی در اثر گرما و سرما و نیز عواملِ فرسایشی از قبیل بارانبرف و رطوبت دچارِ استهلاکِ زودرس نگردد.

در صورت استفاده از ورقهای نازک می تولن اتصالات کلاهک ژاپنی را از نقطه جوش استفاده نمود.اما در صورت کاربردِ ورق ضخیم لزوما باید از جوش با الکترود برای نقاط اتصال استفاده نمود.

لازم به توضیح است درصورت استفاده از کلاهک ژاپنی برای پوشش لوله های وِنت، نیازی به استفاده از ورق ضخیم برای ساخت کلاهک ژاپنی احساس نمی شود،زیرا در اینجا فعل و انفعلاتِ فرسایشی مثل زمانِ استفاده از کلاهک ژاپنی بعنوان دودکش موتورخانه وجود ندارد.

درصورتیکه ابعاد و وزن کلاهک ژاپنی در حدی باشد که نیروی انسانی قابلیت حمل و نصب کلاهک ژاپنی را داشته باشد نیازی به صرف نیروهای مازاد برای نصب وجود ندارد،اما اگر ابعاد و ضخامت ورقِ کلاهک ژاپنی بالا باشد و دسترسی به محل نصب صعب باشد،برای نصب آسان و مطمئنِ کلاهک ژاپنی استفاده از جرثقیل یا ابزارِ مشابه توصیه می گردد.
